6 – Reemplazo de componentes de la fuente de energía
4. Introducir un destornillador plano
en la abertura de uno de los resortes .
Mientras empuja en la aleta dentro del resorte,
separar con cuidado la parte de arriba del
panel frontal de la fuente de energía hasta que
se despegue de la base.
5. Repetir el paso anterior con la otra esquina
del panel.
6. Desconectar el cable de cinta la tarjeta
de control de la tarjeta de alimentación
empujando los seguros hacia atrás.

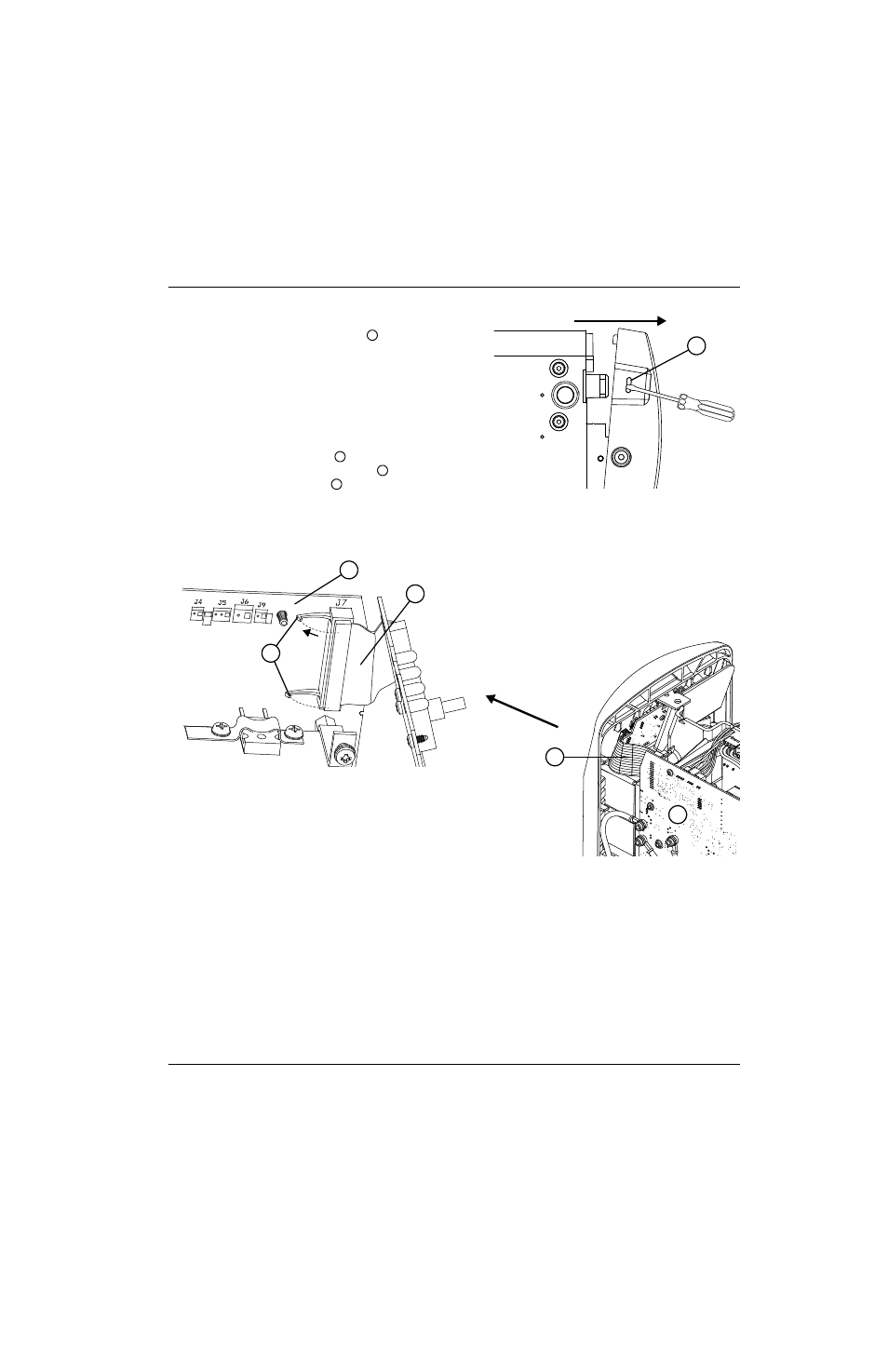

 En la Figure 78 el panel central no se ve en el dibujo de la izquierda.
Figure 78
7. Quitar la perilla de ajuste de amperaje del frente de la fuente de energía para quitársela al panel frontal. (No lleva
tornillo de sujeción). Apartar la perilla.
