156 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía
Instalar el ventilador
1. Orientar el ventilador de modo que los cables rojo y negro se extiendan desde la esquina inferior derecha del
ventilador (del lado más cerca del panel delantero).
2. Enroscar ligeramente los 4 tornillos de sujeción. Usar los tornillos que vienen con el juego de ser necesario.
3. Una vez instalados los 4 tornillos de sujeción, apriételos a 11,5 kg∙cm.
4. Orientar la cámara impelente nueva de modo que el extremo más ancho quede en el fondo y enganche
en el ventilador. Ver Figure 70.
5. Tender los cables rojo y negro del ventilador por la muesca de la parte de arriba del panel central que está
etiquetado con “FAN” . La muesca está por encima del filtro de aire .
6. Enchufar el conector de los cables rojo y negro a J5 de la tarjeta de alimentación.

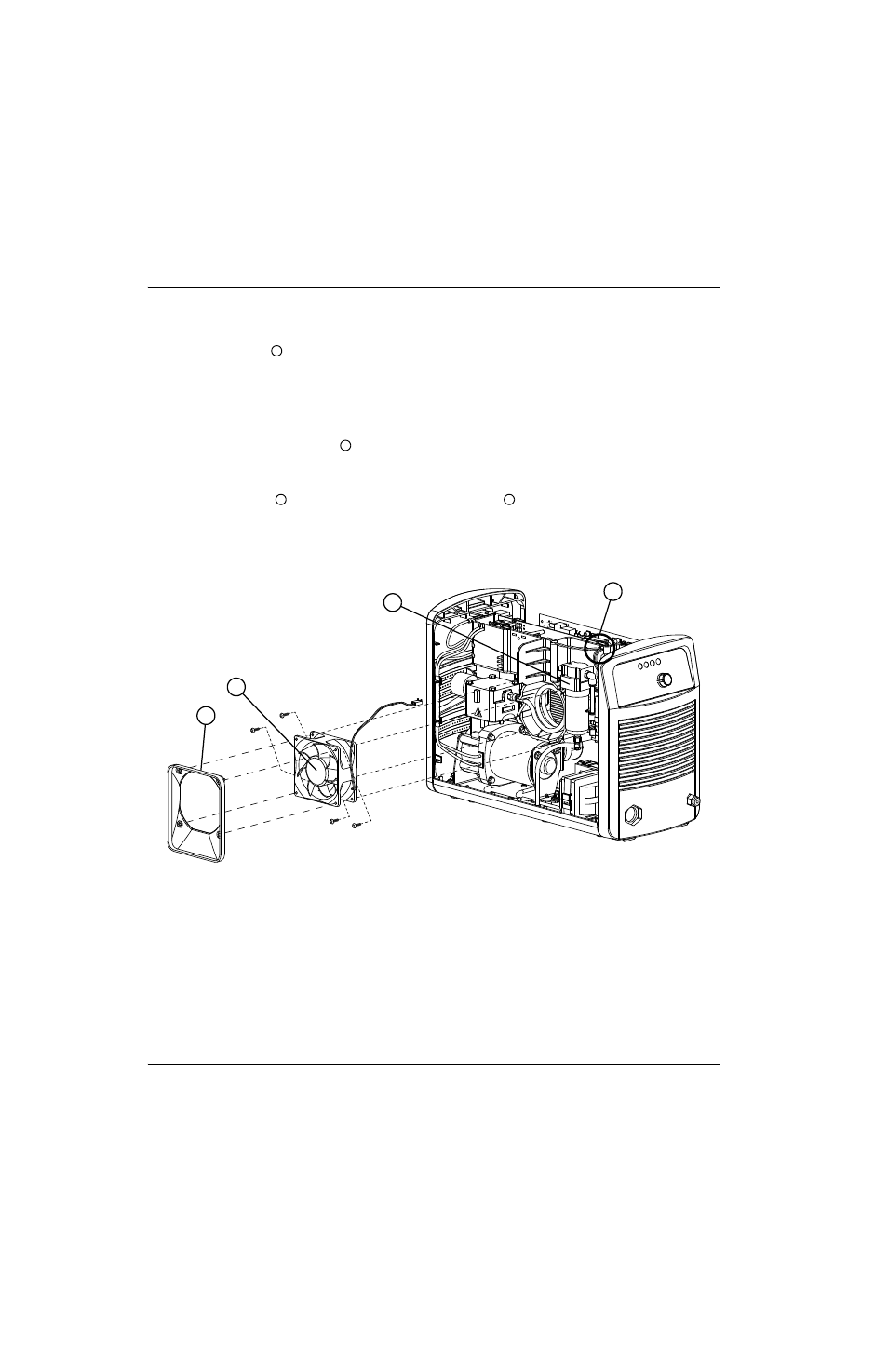

Figure 70
7. Efectuar los siguientes procedimientos:
a. Ver Instalarle la cubierta a la fuente de energía en la página 99.
b. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).
1
2
3 4
4
3
1
2
