152 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía
4. ¿Se necesita reemplazar el elemento filtrante
de aire?
 De ser así, continuar en el siguiente paso.
 Si no, saltar al paso 5 de la página 153.

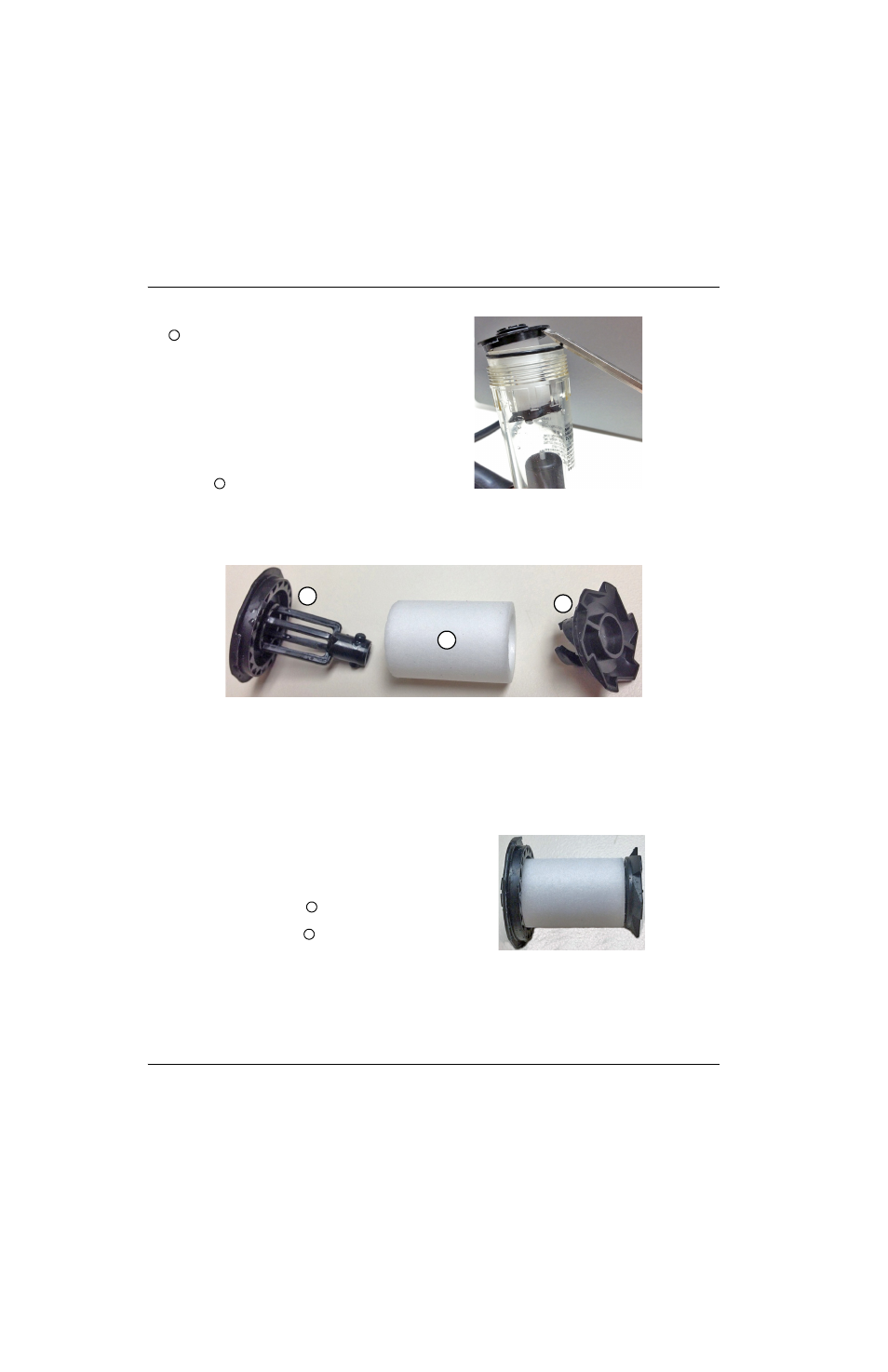

5. Hacer palanca para sacar el elemento filtrante
de la parte superior del recipiente de filtro.
Tener cuidado de no dañar el Oring de la parte
de arriba del recipiente.
6. Dar vuelta ligeramente a los conectores
plásticos hasta que se desarmen y pueda
quitar el elemento filtrante. Apartar los 2
conectores plásticos.
Figure 67
Instalar elemento filtrante y recipiente de filtro de aire
1. ¿Va a reemplazar el conjunto completo del recipiente de filtro o solo el elemento filtrante de aire?
 Elemento filtrante de aire: continuar en el siguiente paso.
 Conjunto de recipiente de filtro: iniciar con paso 5 de la página 153.
2. Colocar el nuevo elemento filtrante de aire en los
conectores plásticos. Girar ligeramente los conectores
plásticos hasta que encajen y queden bien puestos
en el elemento filtrante.
3. Limpiar el recipiente de filtro para eliminar todo
aceite, polvo o demás contaminantes antes de instalar.
Asegurarse de que el Oring
del recipiente no esté
roto o dañado. Ver Figure 68 en la página 153.
6
7
7
6
7
1
2
