6 – Reemplazo de componentes de la fuente de energía

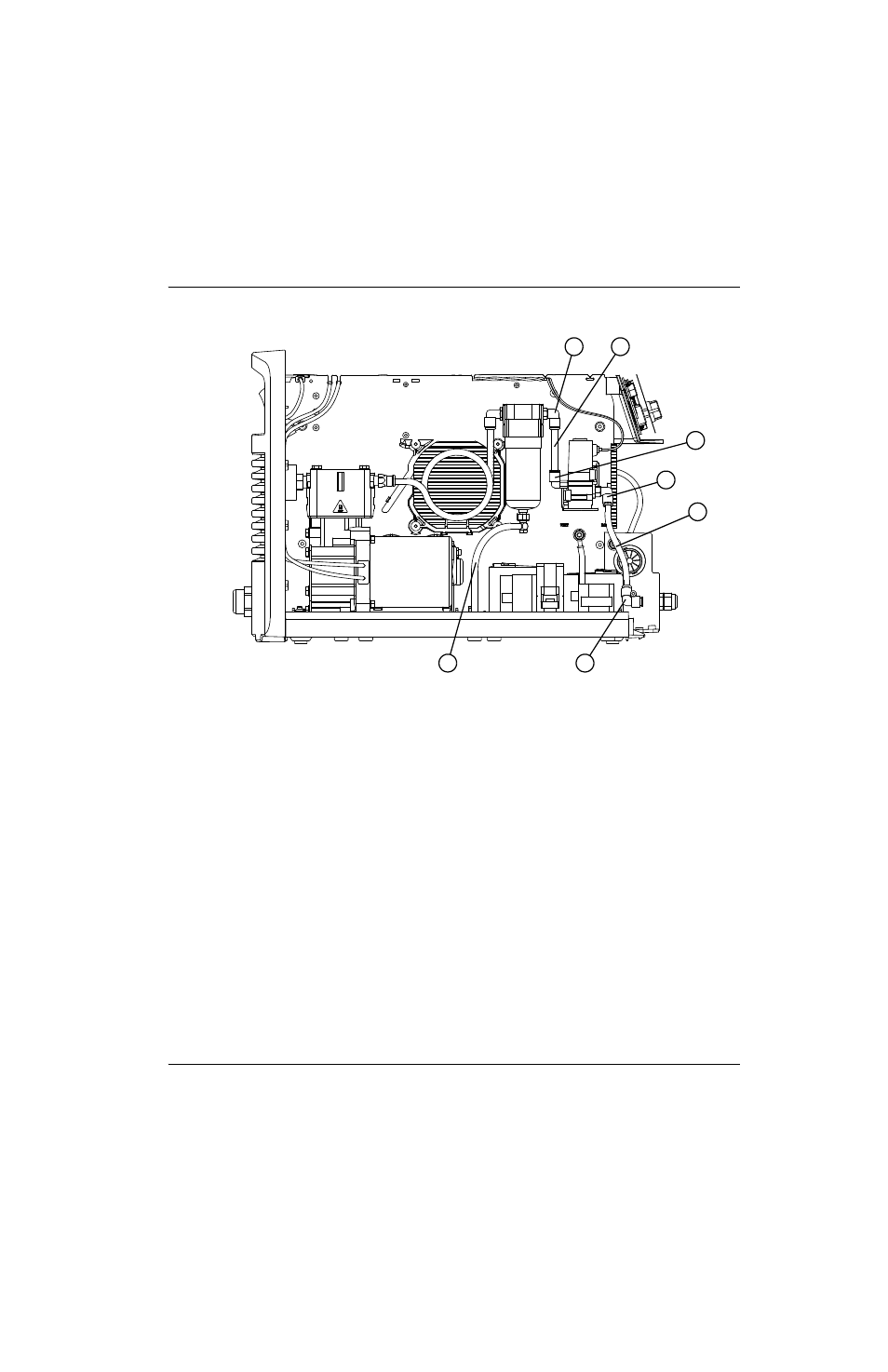

Figure 54
 El ventilador y el panel frontal están ocultos en Figure 54 para mostrar mejor las
mangueras y conectores.
1
2
6
3
4
5
7
1 Manguera drenaje
2 Manguera de gas del filtro de aire a la válvula
solenoide
3 Codo de 90° en el filtro de aire (lado derecho)
4 Codo de 90° en la válvula solenoide
(lado izquierdo)
5 Manguera de gas de la válvula solenoide
a los cables y mangueras de la antorcha
6 Codo de 90° cables y mangueras de la antorcha
7 Codo de 90° en la válvula solenoide (lado derecho)
