Powermax30 AIR Manual de servicio 808853 95
5 – Localización de problemas y ensayos al sistema
Prueba 9d – Verificar la tarjeta de alimentación
23. Poner el interruptor de energía en OFF (O) (apagado).
24. Retirar los conectores J1 y J3 de la parte de atrás de la tarjeta de control-compresor. Esto aísla la tarjeta
de alimentación
25. Verificar el VBUS (voltaje de bus nominal de 375 VCD) en la tarjeta de alimentación .
26. Poner el interruptor de energía en ON (I) (encendido).
27. Pulse rápidamente el gatillo de la antorcha, luego verificar el voltaje habilitar-compresor en J9 en la tarjeta
de alimentación (3 VCD) .

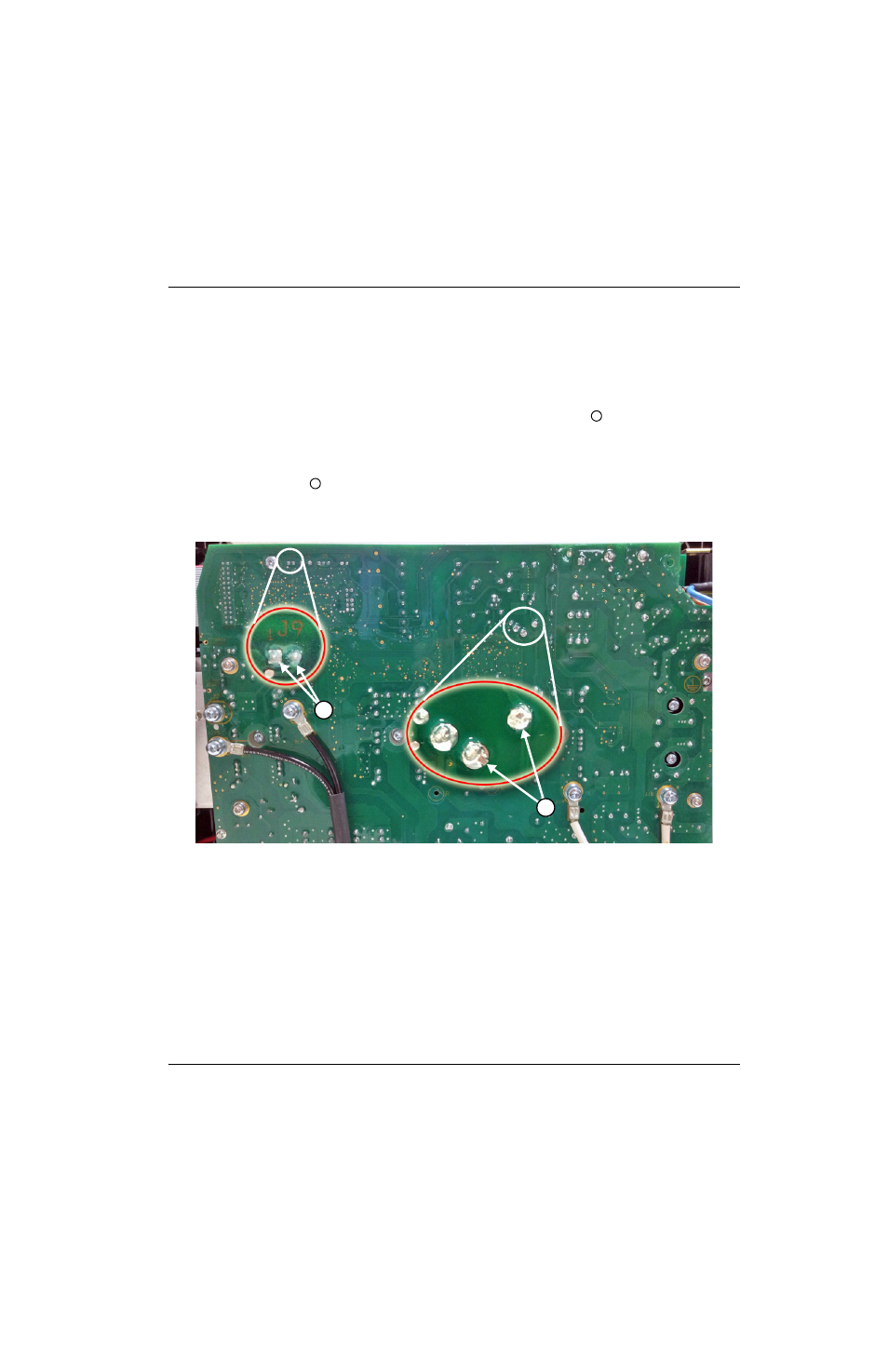

Figura 21
28. ¿Hay VBUS y voltaje habilitar-compresor en la tarjeta de alimentación?
a. Si hay VBUS y voltaje habilitar-compresor en la tarjeta de alimentación, reemplazar la tarjeta
de mando-compresor. Ver Reemplazar la tarjeta de mando-compresor en la página 121.
b. Si no hay VBUS y ni voltaje habilitar-compresor en la tarjeta de alimentación, reemplazar la tarjeta
de alimentación. Ver Reemplazar la tarjeta de alimentación en la página 126.
c. Si hay VBUS y voltaje habilitar-compresor en la tarjeta de alimentación pero no en la otra, reemplazar
la tarjeta de alimentación. Ver Reemplazar la tarjeta de alimentación en la página 126.
