6 – Reemplazo de componentes de la fuente de energía
Instalar el conjunto del filtro de aire
1. Orientar el filtro de aire nuevo de modo que la flecha
en la parte superior de este apunte hacia la parte frontal
de la fuente de energía. Colocar el filtro de aire detrás
de los cables rojo y negro del ventilador.
 Tenga cuidado de no atrapar los cables del ventilador
detrás del recipiente de filtro al instalar el filtro de aire.
2. Meter a presión la bobina de intercambiador de calor
de cobre en el conector en el lado izquierdo del filtro
de aire . (Ver Forma de usar los conectores de acople a
presión en la página 133.)
3. Meter a presión la manguera de alimentación de gas
en el conector en el lado derecho del filtro de aire .
4. Asegurarse de que la parte superior del filtro de aire esté nivelada. Si la parte superior del filtro está inclinada hacia
la izquierda o hacia la derecha, verificar ambos conectores para asegurarse de que la manguera y la bobina estén
correctamente colocadas.
5. Asegurar que el conector en el fondo del recipiente de filtro apunte hacia la parte trasera de la fuente de energía.
6. Meter uno de los extremos de la manguera de drenaje en la boquilla al fondo del recipiente de filtro de aire.
7. Meter el otro extremo de la manguera de drenaje en el orificio de la parte inferior de la fuente de energía. El orificio
se encuentra debajo del ventilador.

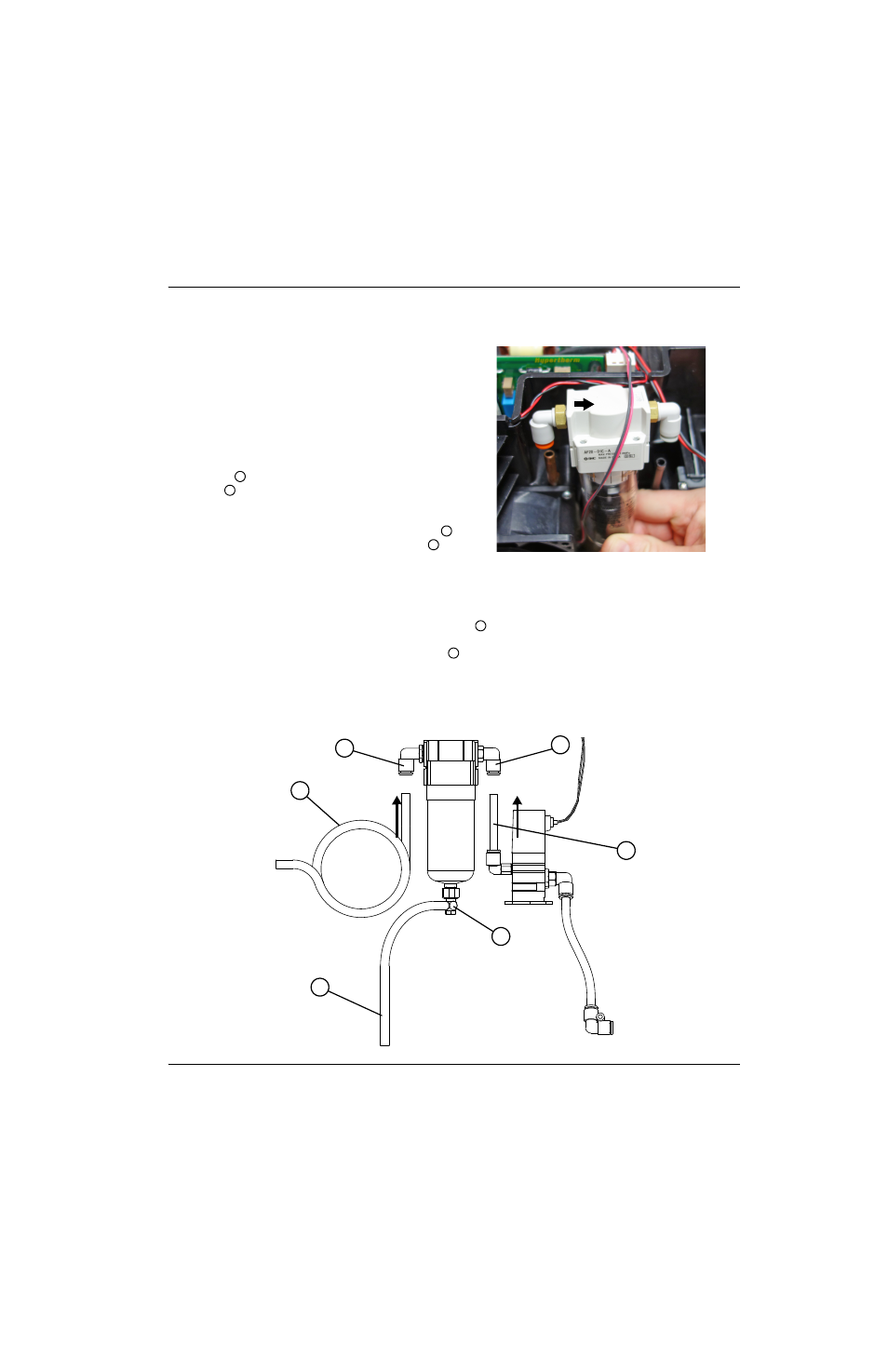

Figure 65
1
2
3
4
5
6
4
5
1
2
6
3
