Powermax30 AIR Manual de servicio 808853 71
5 – Localización de problemas y ensayos al sistema

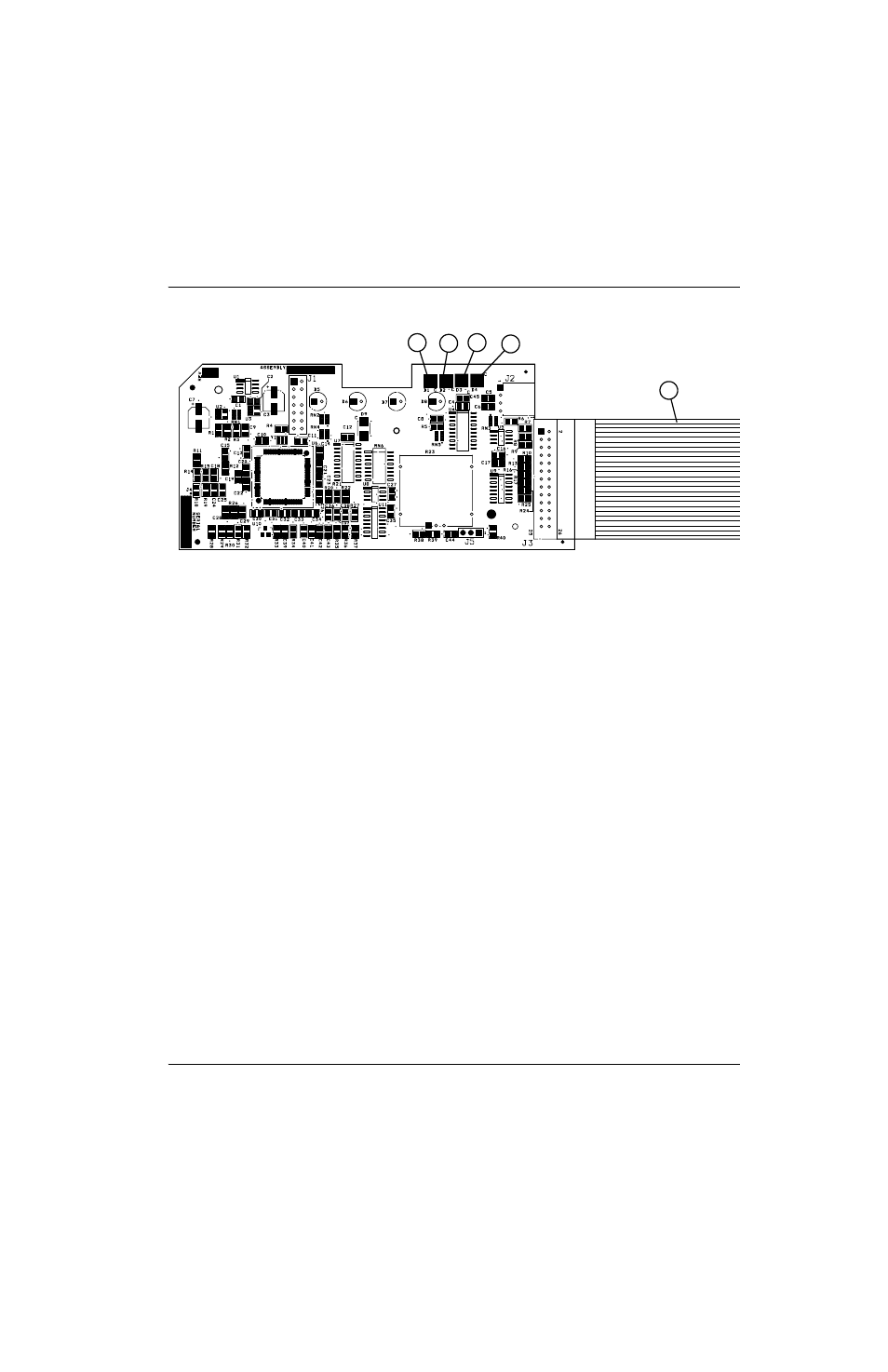

Figura 4
El LED energía ON (encendido) del panel frontal de la fuente de energía y los LED arranque y transferencia de la tarjeta
de control están prendidos durante la operación normal. En caso de haber un problema en el sistema, posiblemente se
prendan o parpadeen uno o más LED de falla del panel frontal de la fuente de energía y los LED error y restablecer de la
tarjeta de control.
Usar los LED restablecer y error de la tarjeta de control para la localización de problemas
Los LED error y restablecer dan información para uso en la localización de problemas por una falla del sistema. Si los
LED del panel frontal de la fuente de energía parpadean, contar la cantidad de veces que el LED error parpadea. A
continuación, consultar
Tabla 5 en la página 72 para definir la medida correctiva.
LED restablecer
Cuando el LED restablecer de la tarjeta de control se prende, es posible que no estén bien los voltajes de la tarjeta de
alimentación. Efectuar las siguientes mediciones en J7 de la tarjeta de alimentación. Ver
Prueba 2 – chequeos de voltaje
tarjeta de alimentación en la página 79.
 Medir los 3,3 VCD (±10%) del pin 5 a tierra.
 Medir los 5 VCD (±10%) del pin 7 a tierra.
 Medir los 2,2 VCD (±10%) del pin 12 a tierra.
Si los valores medidos no caen en el ±10% de los tres valores indicados con anterioridad, desconectar el cable de cinta
de la tarjeta de control y repetir la medición. Si los valores medidos la segunda vez dan bien, reemplazar la tarjeta de
control. De lo contrario, reemplazar la tarjeta de alimentación. Ver
Reemplazar la tarjeta de control en la página 118 o
Reemplazar la tarjeta de alimentación en la página 126.
1 2 3 4
5
1 Reset (restablecer)
2 Error
3 Transferencia (XFR)
4 Arranque
5 Cable de cinta
