128

Powermax30 AIR

Manual de servicio

808853

6 – Reemplazo de componentes de la fuente de energía

6. Quitar los conectores de cables de transformadores e inductores del reverso de la tarjeta de alimentación.

Ver

Figure 49.

a. Quitar J13, J14 y J15, los que están en la parte del panel frontal de la tarjeta de alimentación.

b. Quitar J18 y J19, los que están en la parte del panel trasero de la tarjeta de alimentación.

c. Quitar J20 y J21, los que están en el centro de abajo de la tarjeta de alimentación.

7. Quitar el terminal de anillo del cable de masa de J22.

8. Quite los 2 tornillos de sujeción.

9. Quitar los 3 tornillos y los 2 tornillos que sujetan los IGBT y los circuitos rectificadores de entrada al disipador de

calor. En la tarjeta de alimentación hay orificios para llegar a los 2 tornillos de los circuitos rectificadores de entrada.

10. Quitar los 4 tornillos del conjunto disipador de calor.

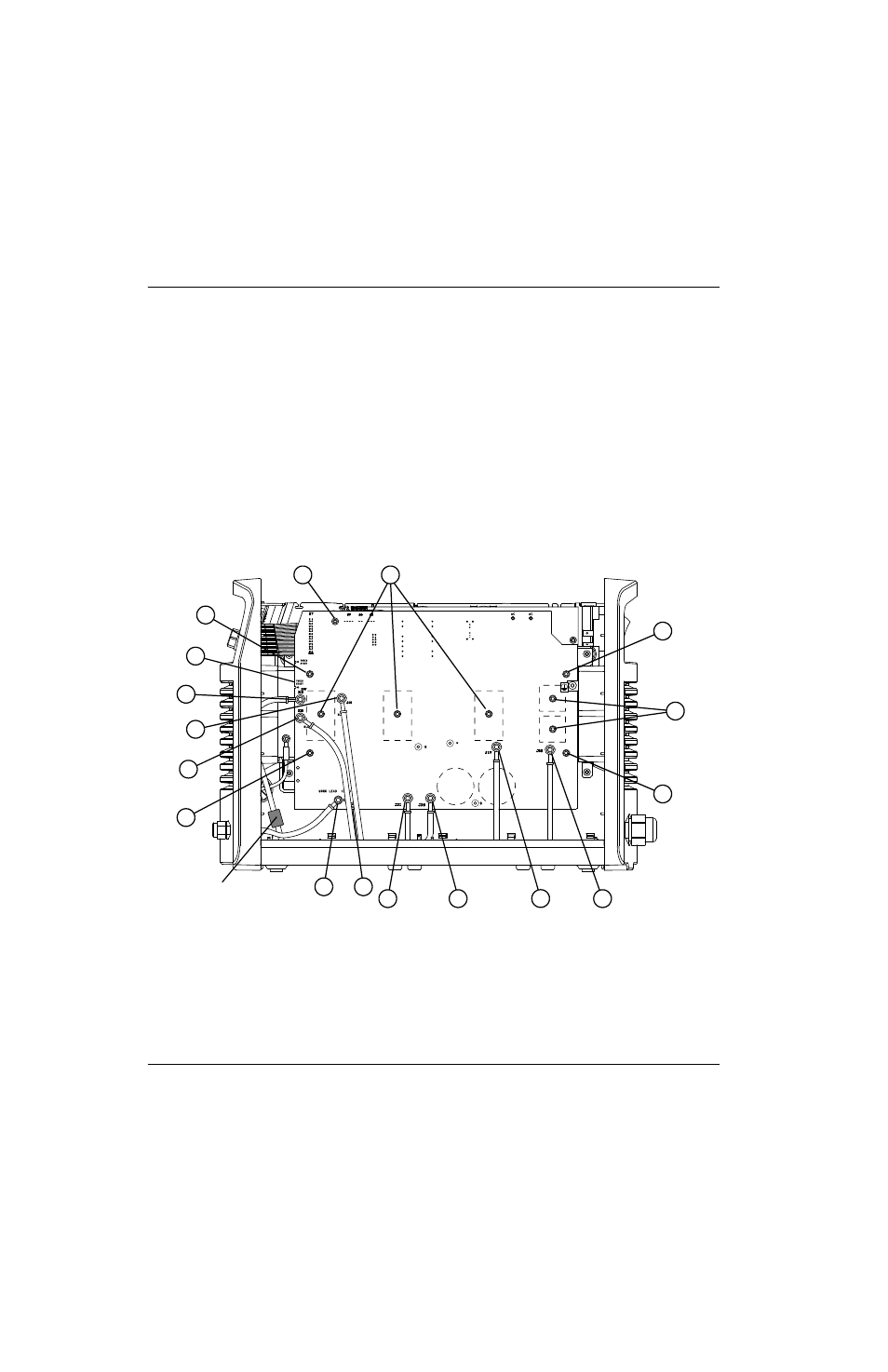

Figure 49

WORK LEAD (BLK)

AC

AC

R

w

TORCH

START

BLK

BLK

B

TORCH

START

1

2

4

3

2

2

1

2

11

12

13

5

6

7

8

9

10

Ferrita en fuentes de energía CE

solamente

1

Tornillos de sujeción (2)

2

Tornillos conjunto disipador de calor (4)

3

J12 (conector TORCH START)

4

J13

5

J14

6

J15

7

J22 (cable de masa)

8

J21

9

J20

10

J19

11

J18

12

Tornillos circuito rectificador de entrada (2)

13

Tornillos IGBT (3)
