186 Powermax30 AIR Manual de servicio 808853
7 – Reemplazo de componentes de la antorcha

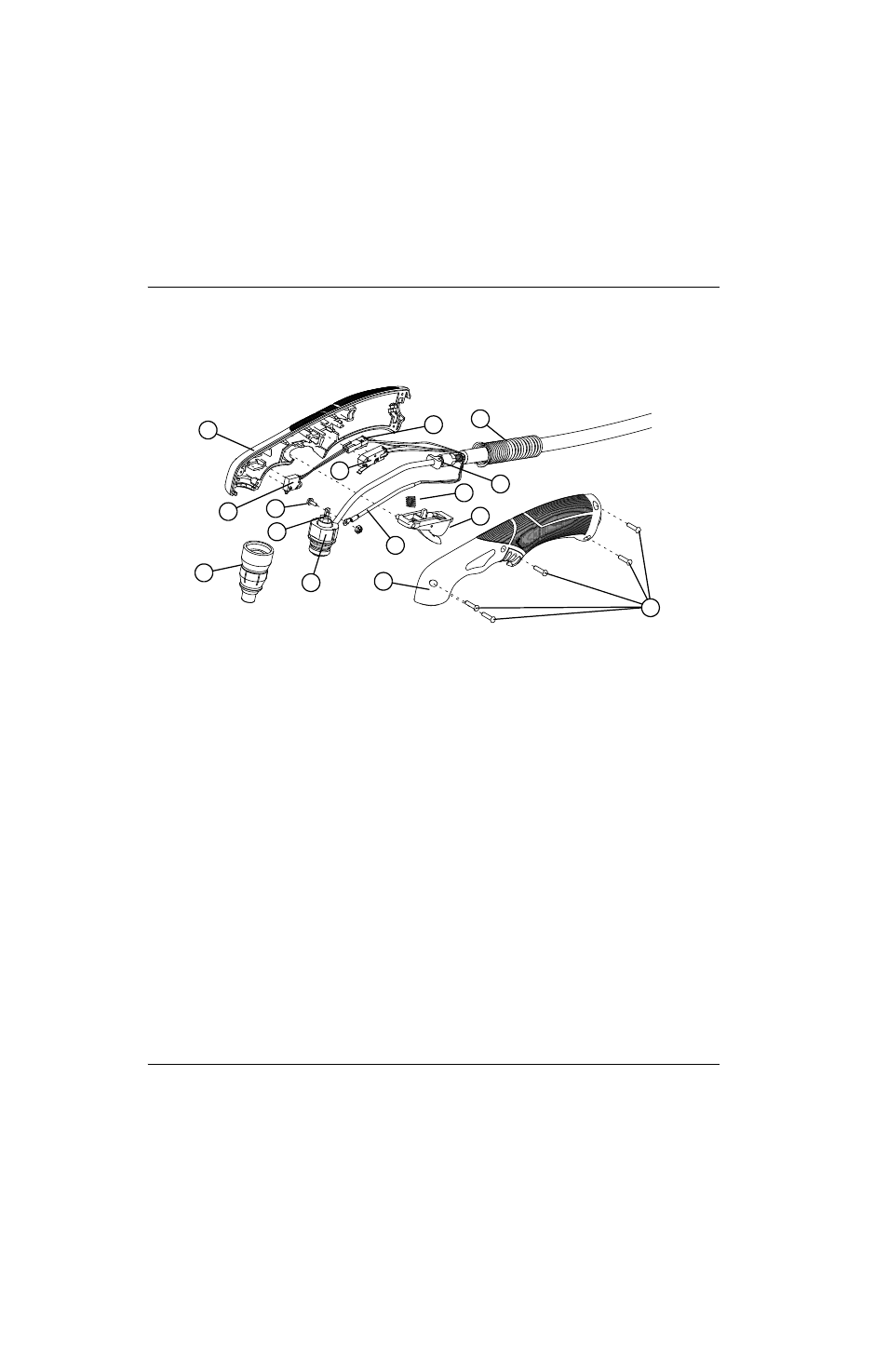

Componentes antorcha
Figure 93
1
5
3
7
4
10
11
12
13
14
2
6
9
8
15
1 Lado derecho del mango
2 Interruptor de sensado capuchón
3 Interruptor de arranque
4 Tornillo émbolo
5 Émbolo
6 Consumibles
7 Cuerpo de antorcha
8 Cable alimentación antorcha
9 Lado izquierdo del mango
10 Tornillos (5)
11 Conjunto gatillo
12 Resorte gatillo
13 Brida roscada manguera de gas
14 Pasacables
15 Conector cable sensor de capuchón
