Powermax30 AIR Manual de servicio 808853 111
6 – Reemplazo de componentes de la fuente de energía
Cables de alimentación CE
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
c. Ver Quitar la barrera componente en la página 100.
d. Ver Separar el panel trasero en la página 104.
 Los cables de alimentación CE tienen un cable marrón y otro azul que se conectan
al interruptor de energía y un cable a tierra verde/amarillo que se conecta al disipador
de calor.
2. Quitarle los cables azul y marrón al interruptor de energía.

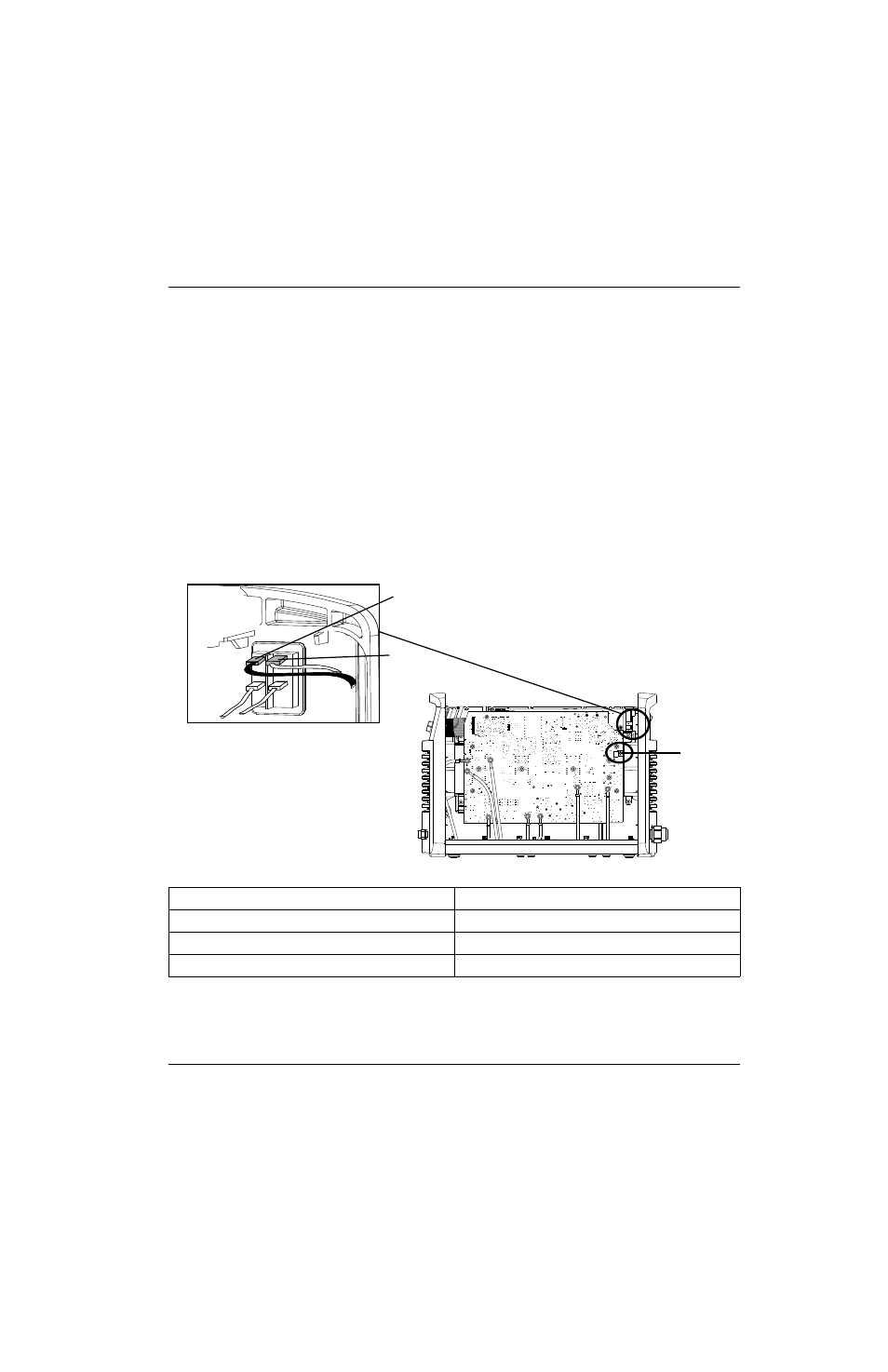

Figure 34 – Cables de alimentación CE, monofásicos
Referencia Color cable
L (vivo) Marrón
N (neutro) Azul
Tierra de protección Verde/amarillo
AC AC
N
L
Tierra de
protección
