Powermax30 AIR
Manual de servicio
808853
155
6 – Reemplazo de componentes de la fuente de energía
Reemplazar ventilador
Quitar el ventilador
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
2. Desenchufar el conector de J5 de la tarjeta de alimentación
. Levantar el borde superior de la barrera componente para
ver el conector.
3. Sacar los cables rojo y negro del ventilador por la muesca
de la parte de arriba del panel central.
4. Sacar con cuidado la cámara impelente
de la carcasa
del ventilador para soltar las 4 presillas
de las esquinas.
De ser necesario, usar un par de pinzas de punta para comprimir y soltar primero las 2 presillas de las esquinas
superiores de la cámara impelente y poder liberar después las 2 presillas del fondo de la carcasa del ventilador.
5. Quitarle el tornillo a cada una de las esquinas del ventilador. Sacar con cuidado el ventilador de la fuente de la fuente
de energía.

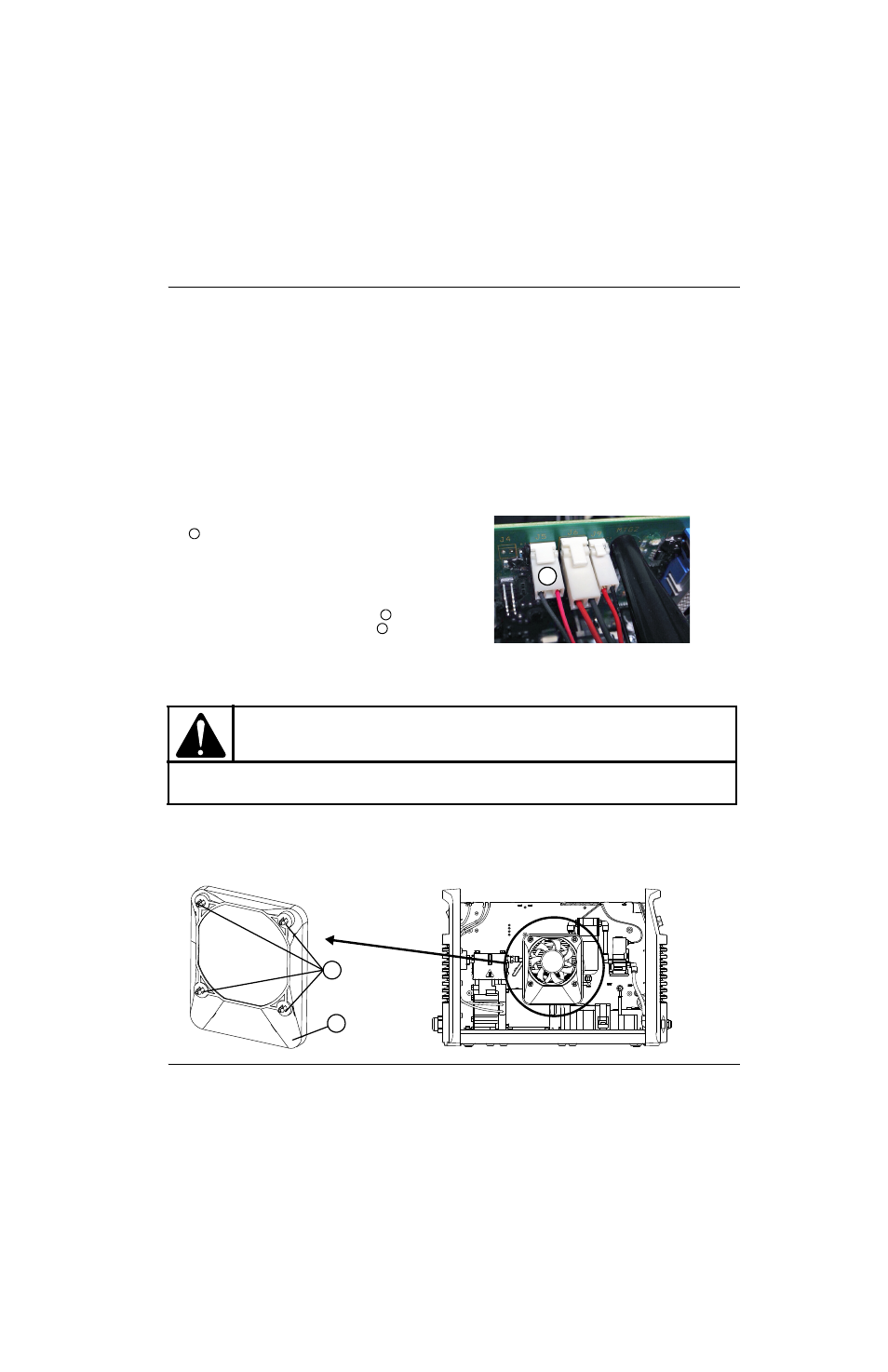

Figure 69
Número juego
Descripción
Juego: Conjunto ventilador con cámara impelente
¡PRECAUCIÓN!
Tener cuidado de no comprimir demasiado alguna de las presillas al sacar la cámara impelente del
ventilador.
1
1
2
3
2
3
