Hypertherm Powermax30 AIR Rev.0 Service manual Manual del usuario
Página 172
172
Powermax30 AIR
Manual de servicio
808853
6 – Reemplazo de componentes de la fuente de energía

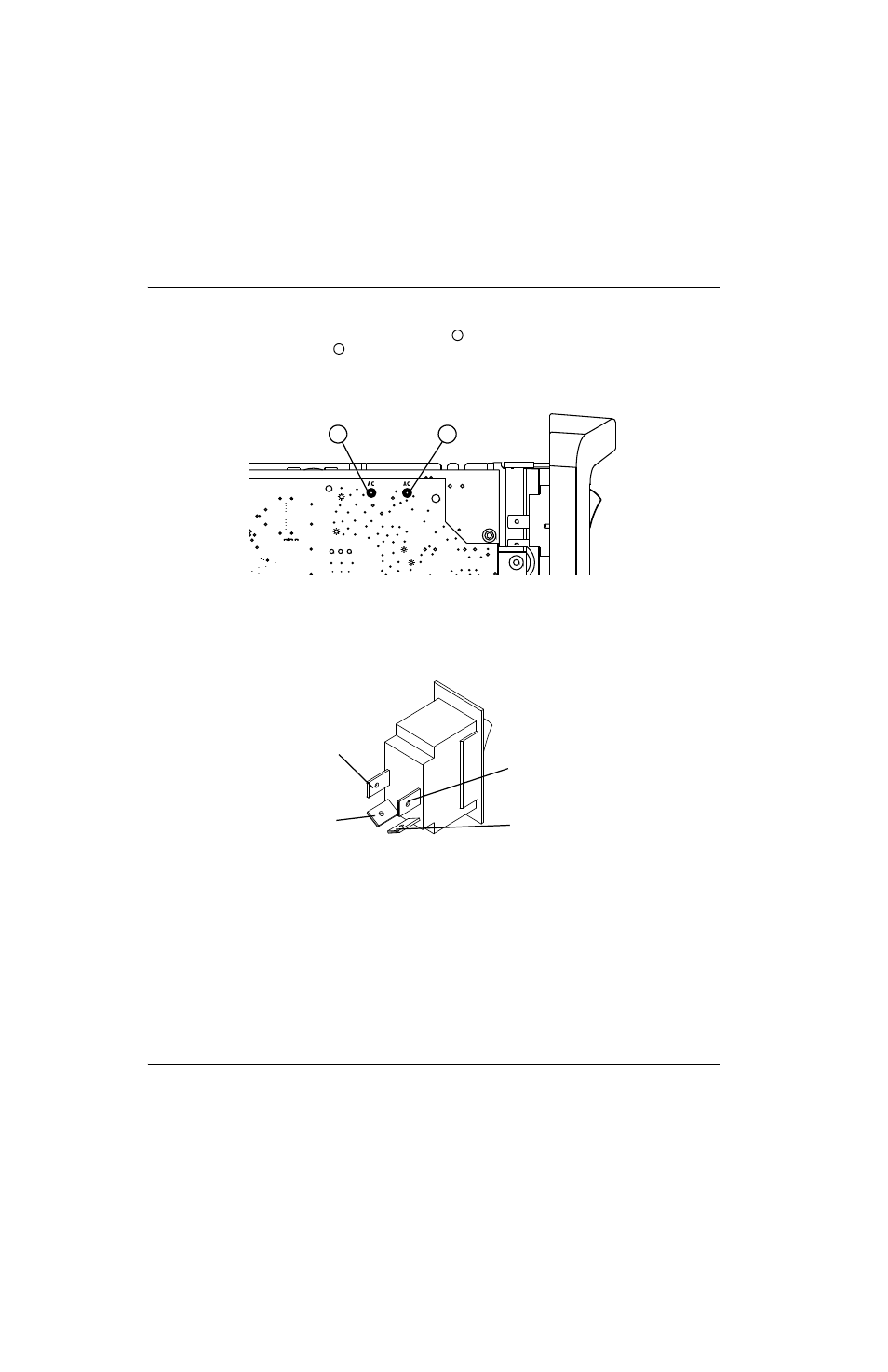

7. Meter los conectores de los 2 cables blancos conectados a “AC” de la tarjeta de alimentación en los 2 pines
de abajo del interruptor de energía. El cable “AC” izquierdo
se conecta al pin izquierdo de abajo del interruptor
de energía; el cable “AC” derecho
se conecta al pin derecho de abajo del interruptor de energía. Ver
Figure 83
8. Meter el conector del cable negro (CSA) o el marrón (CE) en el pin superior izquierdo del interruptor de energía.
9. Meter el conector del cable blanco (CSA) o el azul (CE) en el pin superior derecho del interruptor de energía.
Figure 84
10. Volver a conectar el cable a tierra a la presilla sujetacables a tierra del panel trasero.
11. Apretar la tuerca del pasacables del cable de alimentación en la parte exterior de la fuente de energía.
12. Efectuar los siguientes procedimientos:
a. Ver Instalar la barrera componente en la página 101.
b. Ver Instalarle la cubierta a la fuente de energía en la página 99.
c. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).
4
5
AC
AC
4
5
Blanco (CA) (pin inferior izquierdo)
Negro (CSA)
Marrón (CE)
(pin superior izquierdo)
Blanco (CA) (pin inferior derecho)
Blanco (CSA)
Azul (CE)
(pin superior derecho)
