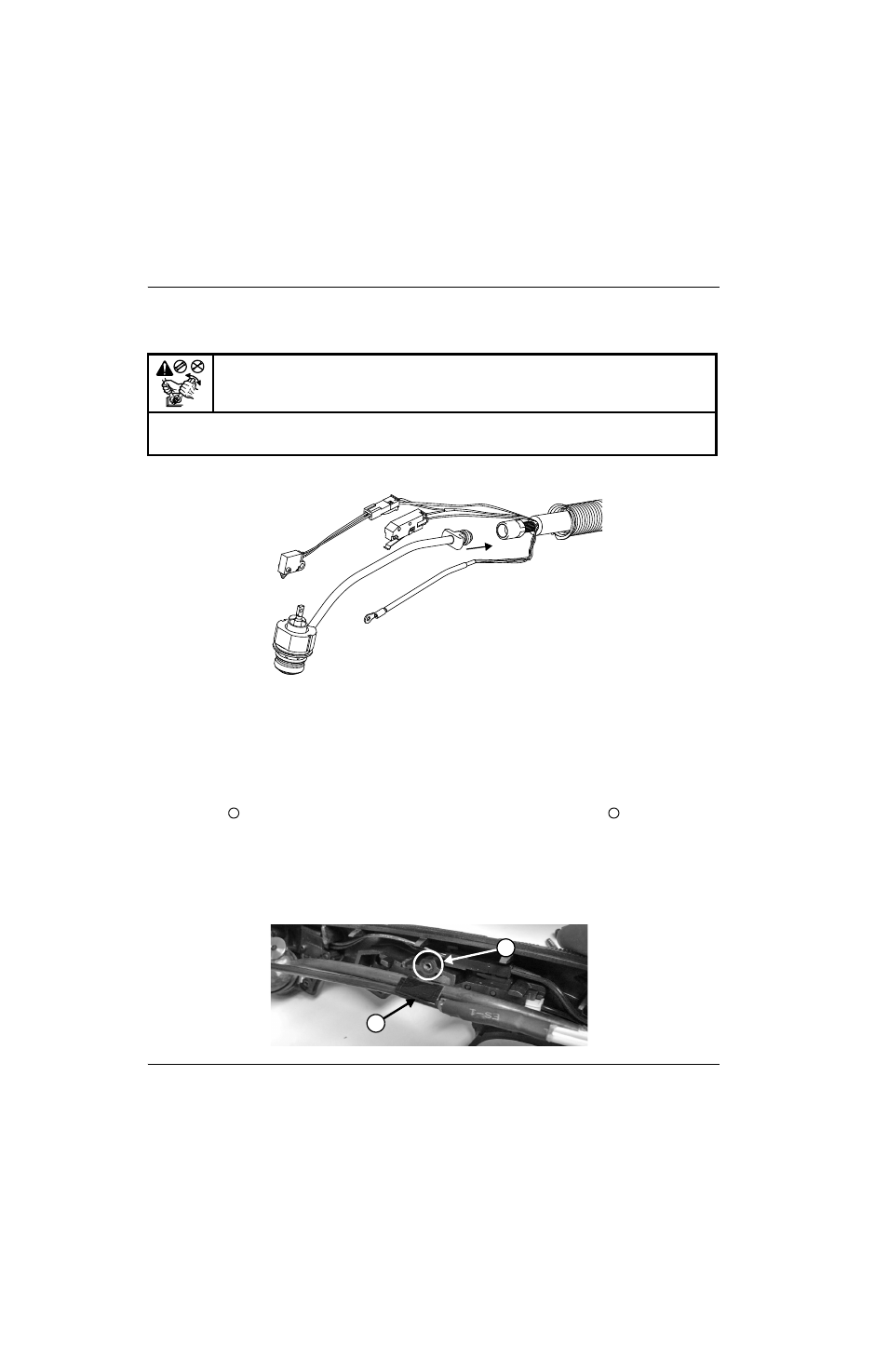

198 Powermax30 AIR Manual de servicio 808853
7 – Reemplazo de componentes de la antorcha
5. Usar 2 llaves para aflojar la boquilla de gas que sujeta el cuerpo de antorcha a los cables y mangueras
de la antorcha.
Figure 105
6. Enroscar a mano el cuerpo de antorcha nuevo con los cables y mangueras de la antorcha y darle un 1/4 de vuelta
más.
7. Apretar el tornillo que sujeta el cable de alimentación antorcha al cuerpo de antorcha hasta que el terminal de anillo
ajuste sin holgura en el émbolo. Ver el orden de instalación de los tornillos en la Figure 104 en la página 197.
Es importante que el tornillo se ponga como se muestra.
8. Usar una pequeña tira de cinta aislante para sujetar el cable de alimentación antorcha al tubo de gas del cuerpo
de antorcha . Aplicar cinta adhesiva de modo que quede por encima del orificio montante que se muestra
en Figure 106 cuando el cuerpo de la antorcha está en el mango. Comprobar que el cable esté junto al tubo de gas,
como se muestra en Figure 106.
 La cinta adhesiva sostiene el cable de alimentación en su lugar y evita que el cable
se pellizque. No apriete demasiado el cable cuando lo conecte al tubo de gas.
Figure 106
¡PRECAUCIÓN!
Usar siempre dos llaves para aflojar y apretar como es debido las tuercas y pernos hexagonales
mencionados en estos procedimientos.
1 2
1
2
