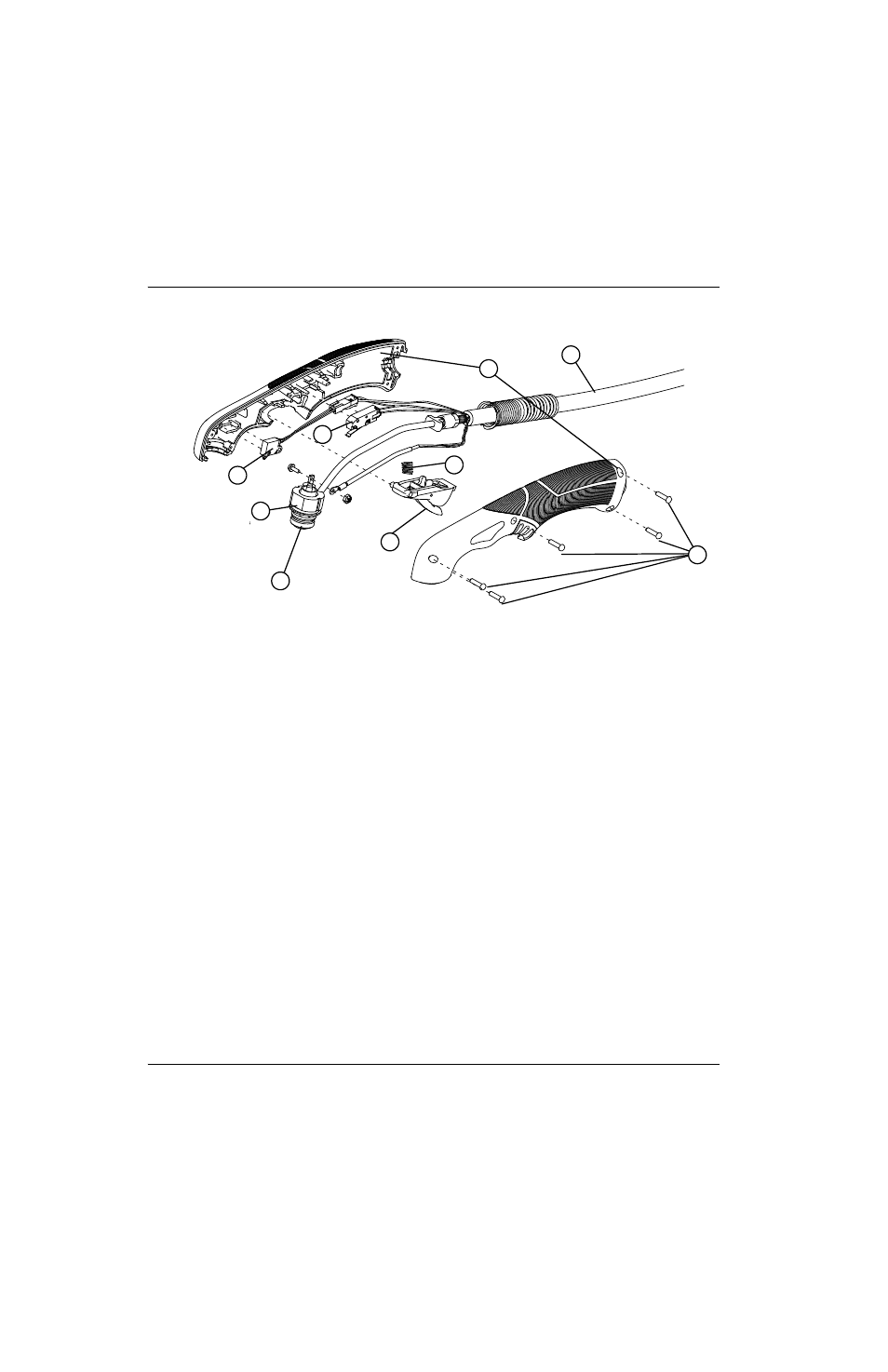

Piezas de antorcha manual
La antorcha manual y el conjunto de cables y mangueras de la antorcha se pueden reemplazar del todo o por
componentes individuales.
Componente
Número
juego
Descripción
428393* Juego: Air T30 conjunto de antorcha manual con cables y mangueras de 4,6 m
1 228109 Juego: Interruptor de sensado capuchón antorcha
2 428162 Juego: Interruptor de arranque antorcha
3 428394 Juego: Air T30 cuerpo de antorcha (incluye Oring)
4 428179 Juego: Repuesto de Orings (5) p/cuerpo de antorcha
5 428156 Juego: Gatillo antorcha y resorte
6 428182 Juego: Repuesto de resortes (5) gatillo antorcha
7 428381 Juego: Air T30 mango antorcha (con tornillos)
8 428181 Juego: Air T30 tornillos de repuesto del mango de la antorcha
9 428176 Juego: Air T30 cables y mangueras de la antorcha 4,6 m con pasacables
* El conjunto de cables y mangueras de la antorcha incluye un juego de consumibles:
 Electrodo (420132) †
 Anillo distribuidor (420133)
 Boquilla (420134) †
 Capuchón de retención (420135)
 Deflector (420399)
† También puede pedir boquillas y electrodos juntos
por el juego 428350. Este juego contiene 2
boquillas y 2 electrodos. Reemplazar la boquilla
y el electrodo al mismo tiempo.
1
3
5
7
9
4
8
2
6
