Página 197: Reemplazar los cables y mangueras de la
Powermax30 AIR
Manual de servicio
808853
197
7 – Reemplazo de componentes de la antorcha
Reemplazar los cables y mangueras de la antorcha
Para los detalles sobre cómo quitar los cables y mangueras de la antorcha viejos de la fuente de energía y conectar unos
nuevos, consulte
Reemplazar los cables y mangueras de la antorcha y el pasacables en la página 144.
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Quitarle todos los componentes a la antorcha. Ver Quitar el mango en la página 187.

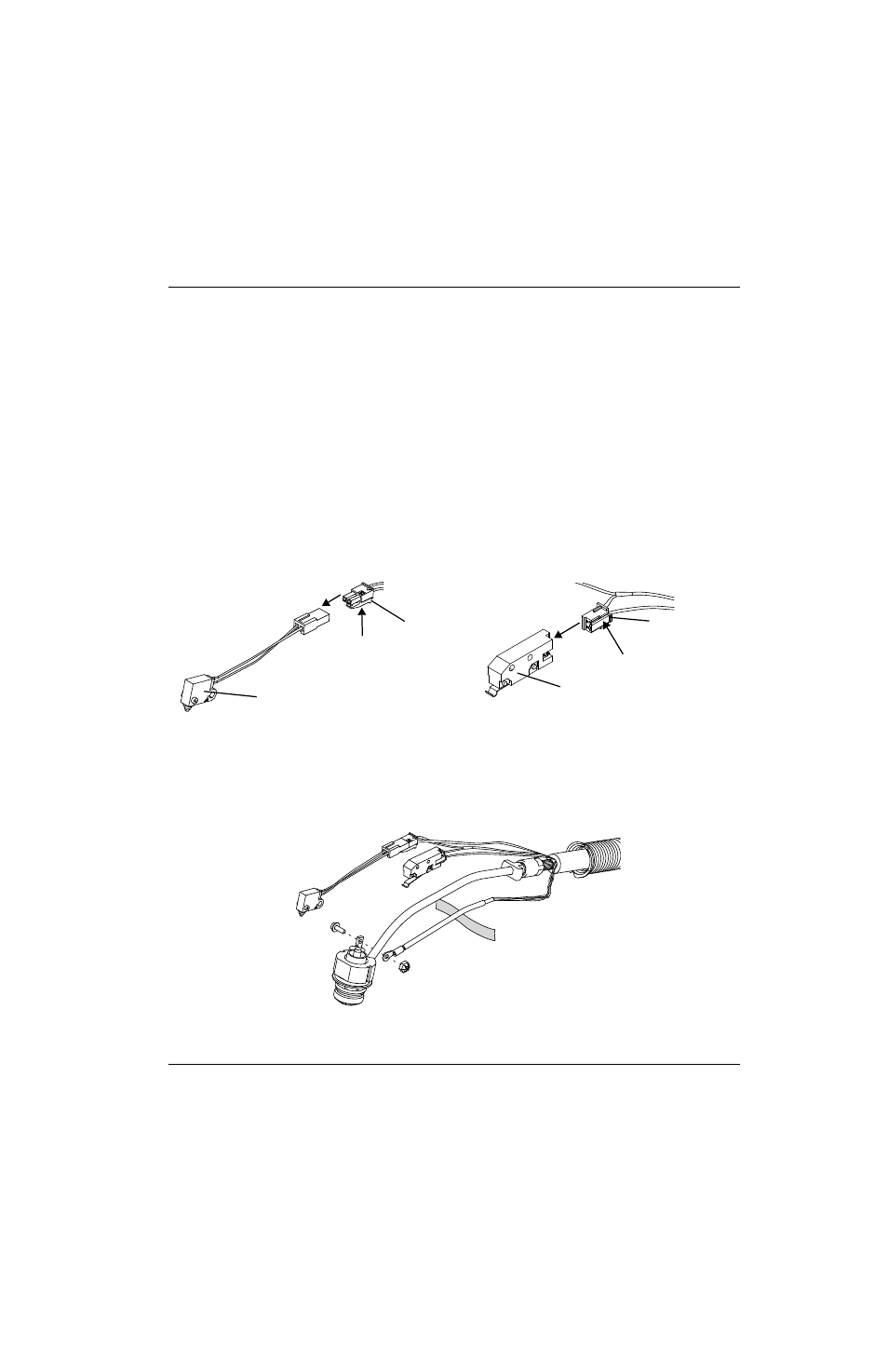

2. Desconectar el interruptor de sensado capuchón y el interruptor de arranque.
Figure 103
3. Quitar el tornillo que sujeta el cable de alimentación antorcha al cuerpo de antorcha. Apartar la tuerca y el tornillo.
4. Desprender la cinta adhesiva que sujeta el cable de alimentación antorcha al cuerpo de antorcha.
Figure 104
Juego
Descripción
Juego: Air T30 cables y mangueras de la antorcha 4,6 m con pasacables
Interruptor de sensado capuchón
Aleta
Aleta
Interruptor de arranque
Desprender la cinta adhesiva para quitar.
