126 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía
Reemplazar la tarjeta de alimentación
A pesar de haber algunas diferencias técnicas entre las tarjetas de alimentación de las fuentes de energía CSA y las
de las fuentes de energía CE, el procedimiento para reemplazarlas es el mismo.
Quitar la tarjeta de alimentación
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
c. Ver Quitar la barrera componente en la página 100.
d. Ver Separar el panel frontal en la página 102.
2. Verificar que el conector J7 de la tarjeta de control esté desconectado de la tarjeta de alimentación. Ver Figure 48
en la página 127.
3. En el lado de componentes de la tarjeta de alimentación, empujar la aleta del conector TORCH START (J12)
hacia el enchufe para quitarlo y sacarlo.

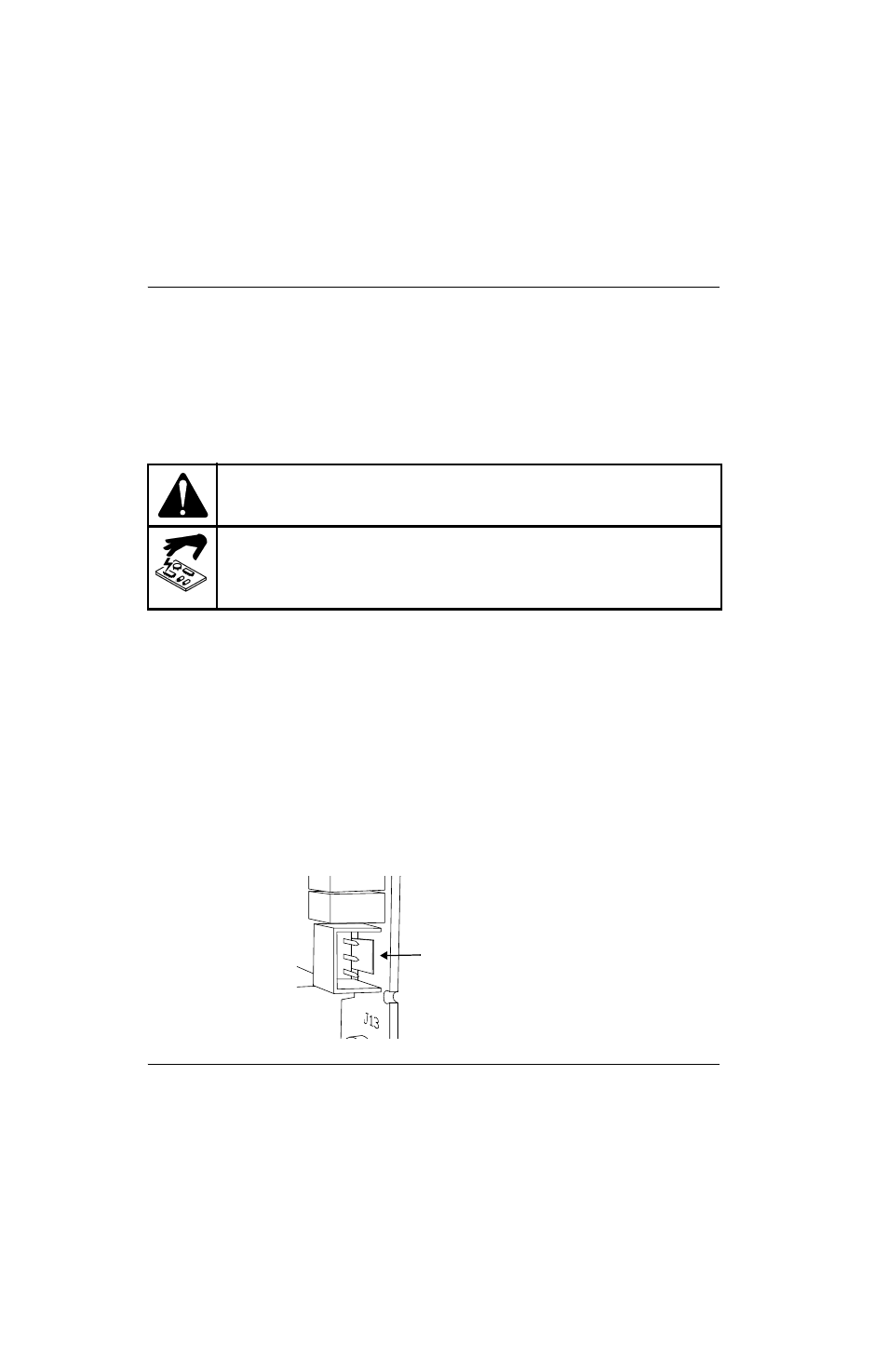

Figure 47
Número juego Descripción
428402 Juego: Tarjeta de alimentación CSA (141351)
428403 Juego: Tarjeta de alimentación CE (141357)
¡PRECAUCIÓN!
La electricidad estática puede dañar las tarjetas de circuito impreso. Tener el debido
cuidado al manipular las tarjetas de circuito impreso.
Guardar las tarjetas de circuito impreso en recipientes antiestáticos.
Ponerse un brazalete antiestático al manipular las tarjetas de circuito impreso.
Empujar la aleta hacia el enchufe
