Powermax30 AIR
Manual de servicio
808853
6 – Reemplazo de componentes de la fuente de energía

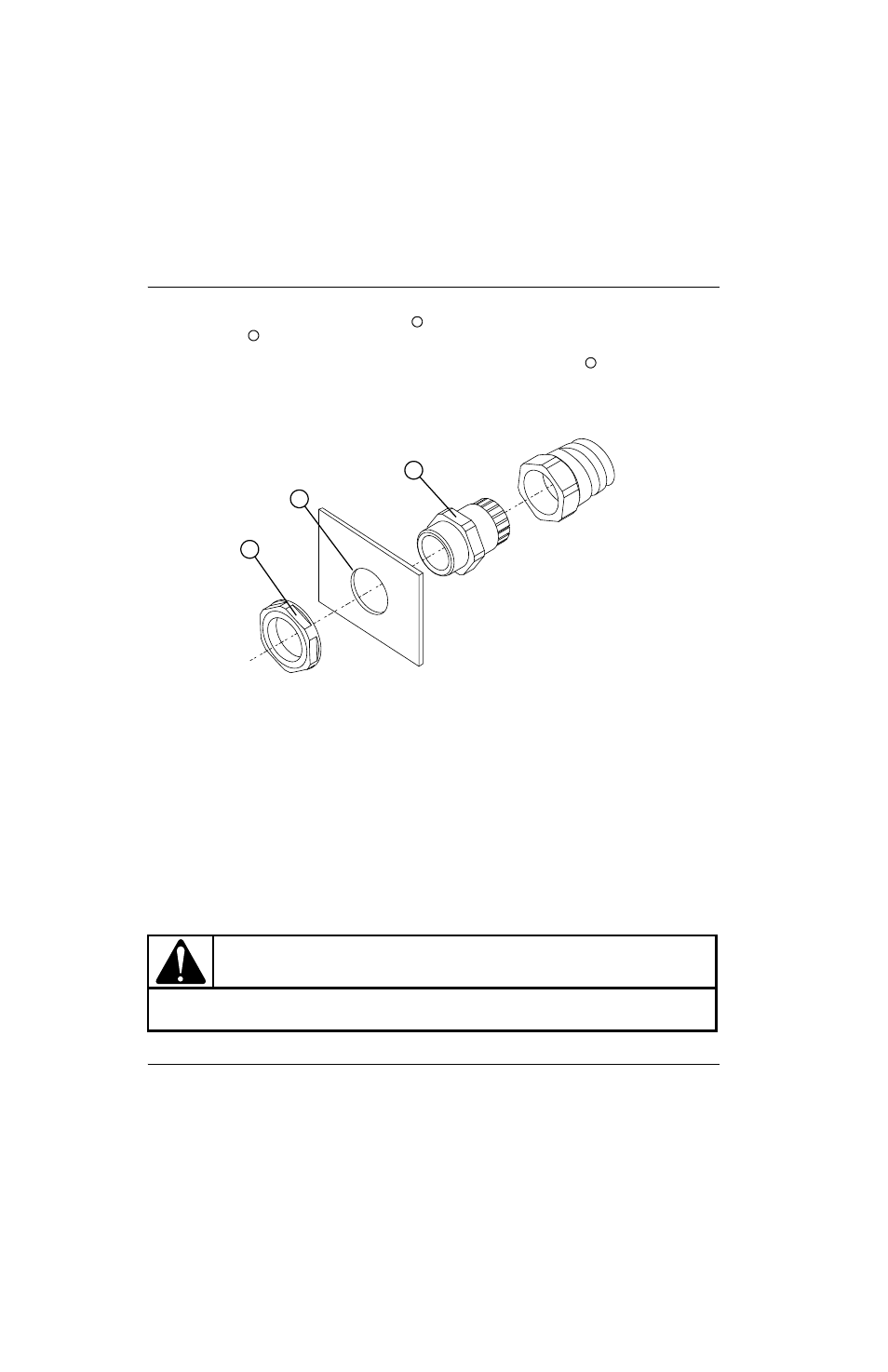

8. Desenroscar la tuerca de retención del pasacables
de los cables y mangueras de la antorcha que está por dentro
del panel frontal
, de modo que los cables y mangueras de la antorcha se muevan libremente. Ver
9. Quitar los cables y mangueras de la antorcha halándolos por el orificio del panel frontal
. Si se va a reemplazar
el pasacables, quitarlo del panel frontal.
Figure 63
Instalar los cables y mangueras de la antorcha y el pasacables
Si se va a reemplazar solamente el cable de la antorcha y no todo el conjunto de cables y mangueras de la antorcha,
consultar el procedimiento para conectarle el cable nuevo a la antorcha en
Reemplazar los cables y mangueras de la
1. ¿Se va a instalar un nuevo pasacables?
De ser así, pasar el pasacables nuevo con la tuerca de retención por los nuevos cables y mangueras
de la antorcha hasta llegar al orificio del panel frontal.
De lo contrario, continuar en el siguiente paso.
2. Pasar los nuevos cables y mangueras de la antorcha por el orificio del panel frontal y por la tuerca de retención
del pasacables.
3. Enroscar la tuerca de retención que está dentro del panel frontal al pasacables.
¡PRECAUCIÓN!
Tener cuidado de no torcer los cables y mangueras de la antorcha al enroscar la tuerca de retención
en el pasacables.
6
7
8
Interior
Exterior
6
7
8
