Powermax30 AIR
Manual de servicio
808853
113
6 – Reemplazo de componentes de la fuente de energía
4. Aflojar la tuerca que está por fuera de la fuente de energía y que sujeta al pasacables del cable de alimentación,
de modo que los cables se muevan libremente.
5. Quitarle el enchufe al cable de alimentación viejo.
6. Halar los cables por el interior de la fuente de energía a través del pasacables
y el orificio del panel trasero
.
Figure 36. (Los cables no se pueden sacar por fuera de la fuente de energía debido al núcleo de ferrita que
llevan los cables).
7. ¿Va a reemplazar el pasacables?
De ser así, usar una llave ajustable para desenroscar la tuerca de retención
que está por la parte de adentro
de la fuente de energía. Quitar el pasacables al panel trasero.
De lo contrario, ir a
Instalar el cable de alimentación y el pasacables en la página 114.

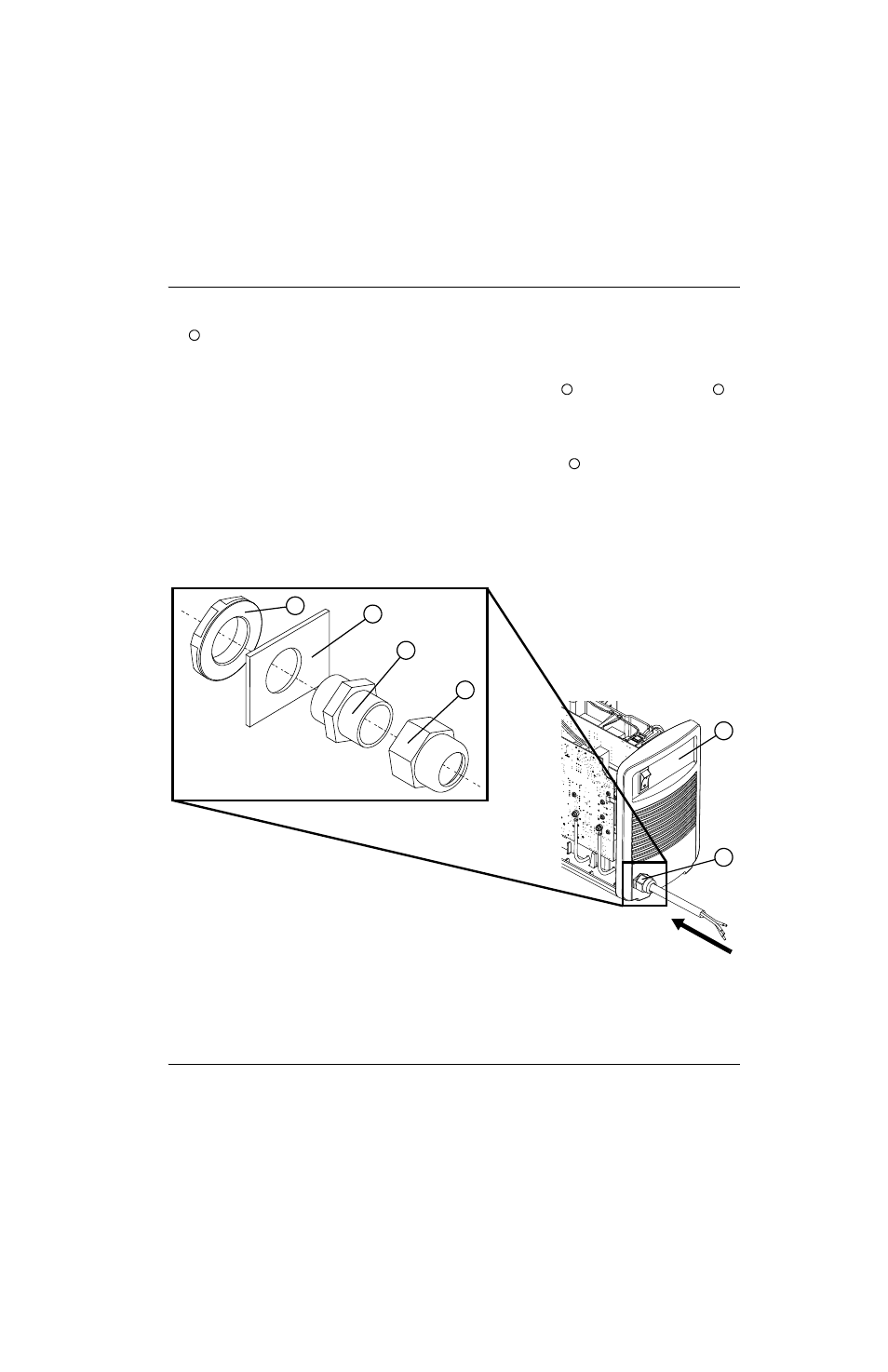

Figure 36
1
2
3
4
1
2
3
4
Exterior
1
3
Interior
