Powermax30 AIR Manual de servicio 808853 103
6 – Reemplazo de componentes de la fuente de energía

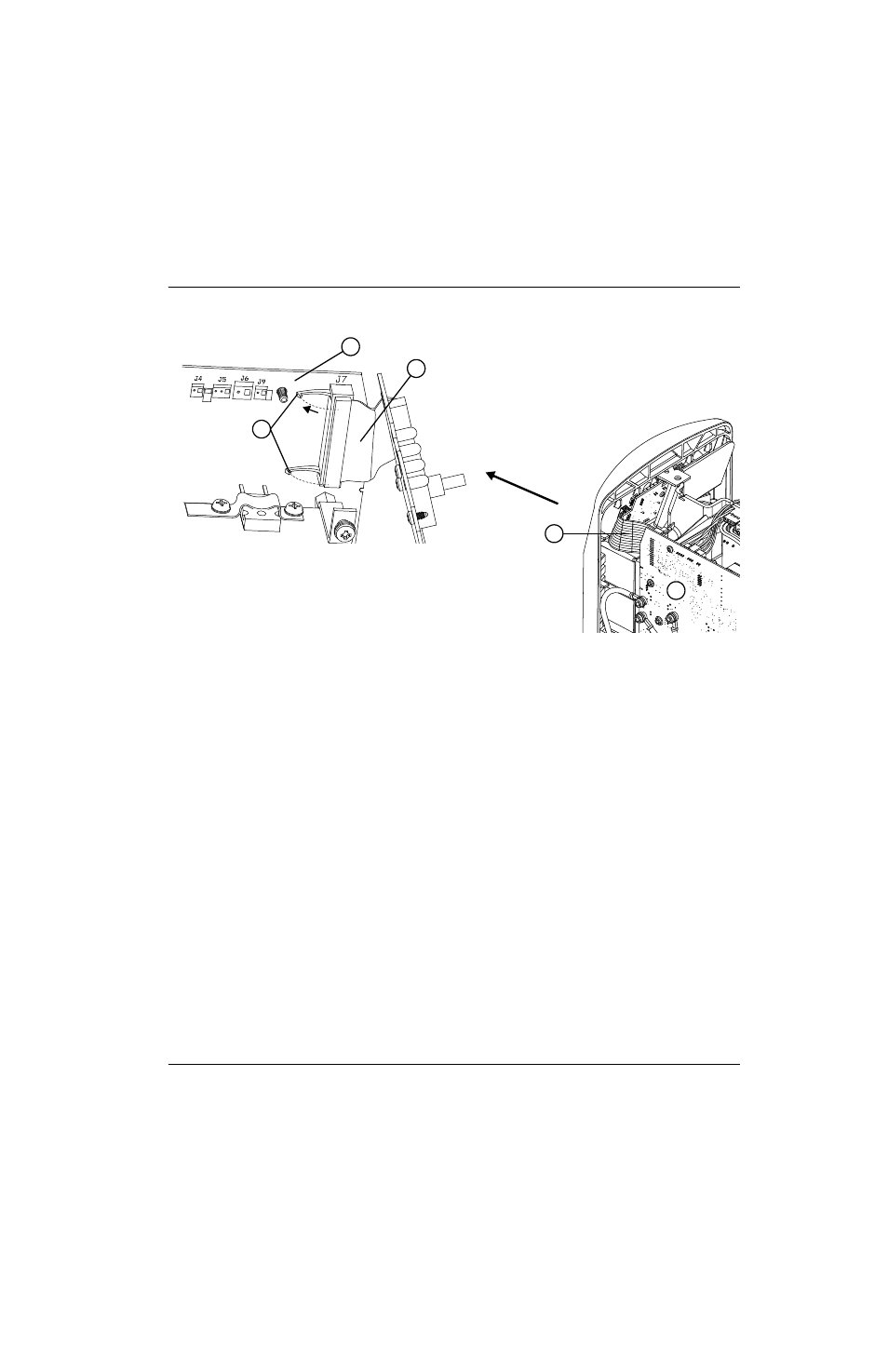

Figure 27
Volver a fijar el panel frontal
1. Meter a la fuerza el panel frontal en la base de la fuente de energía hasta que enganche.
2. Apretar el tornillo de sujeción a 23,0 kg·cm. Ver Figure 26 en la página 102.
3. Volver a conectar el cable de cinta de la tarjeta de control a la tarjeta de alimentación en J7. Comprobar que los
seguros estén doblados hacia arriba para mantener el conector en su lugar.
4. Apretar las tuercas al pasacables de los cables y mangueras de la antorcha y el cable de masa.
5. Ponerle de nuevo la cubierta de la fuente de energía. Ver Instalarle la cubierta a la fuente de energía en la página 99.
6
6
7
8
7
