6 – Reemplazo de componentes de la fuente de energía
Instalar la tarjeta de alimentación
Antes de acometer este procedimiento, asegurarse de tener la tarjeta de alimentación que corresponda a su sistema.
 El número del juego de repuesto de la tarjeta de alimentación CSA es el 428402.
 El número del juego de repuesto de la tarjeta de alimentación CE es el 428403.
1. Quitar la grasa térmica residual con un paño suave con alcohol isopropílico, con cuidado de no arañar el disipador
de calor.
2. Untarle una capa uniforme de grasa térmica de 0,051 mm, más o menos el espesor de una hoja de papel, a todos
los IGBT y circuitos rectificadores de entrada.
3. Untar la grasa térmica a la parte de abajo de la resistencia de amortiguamiento como sigue.
a. Evitar que la grasa térmica llegue a las puntas de la resistencia de amortiguamiento.
b. Empezar por el extremo más cercano a la tarjeta de alimentación, alejándose de las puntas.
c. Untar una capa uniforme de grasa térmica de 0,051 mm de espesor al fondo de la resistencia
de amortiguamiento.

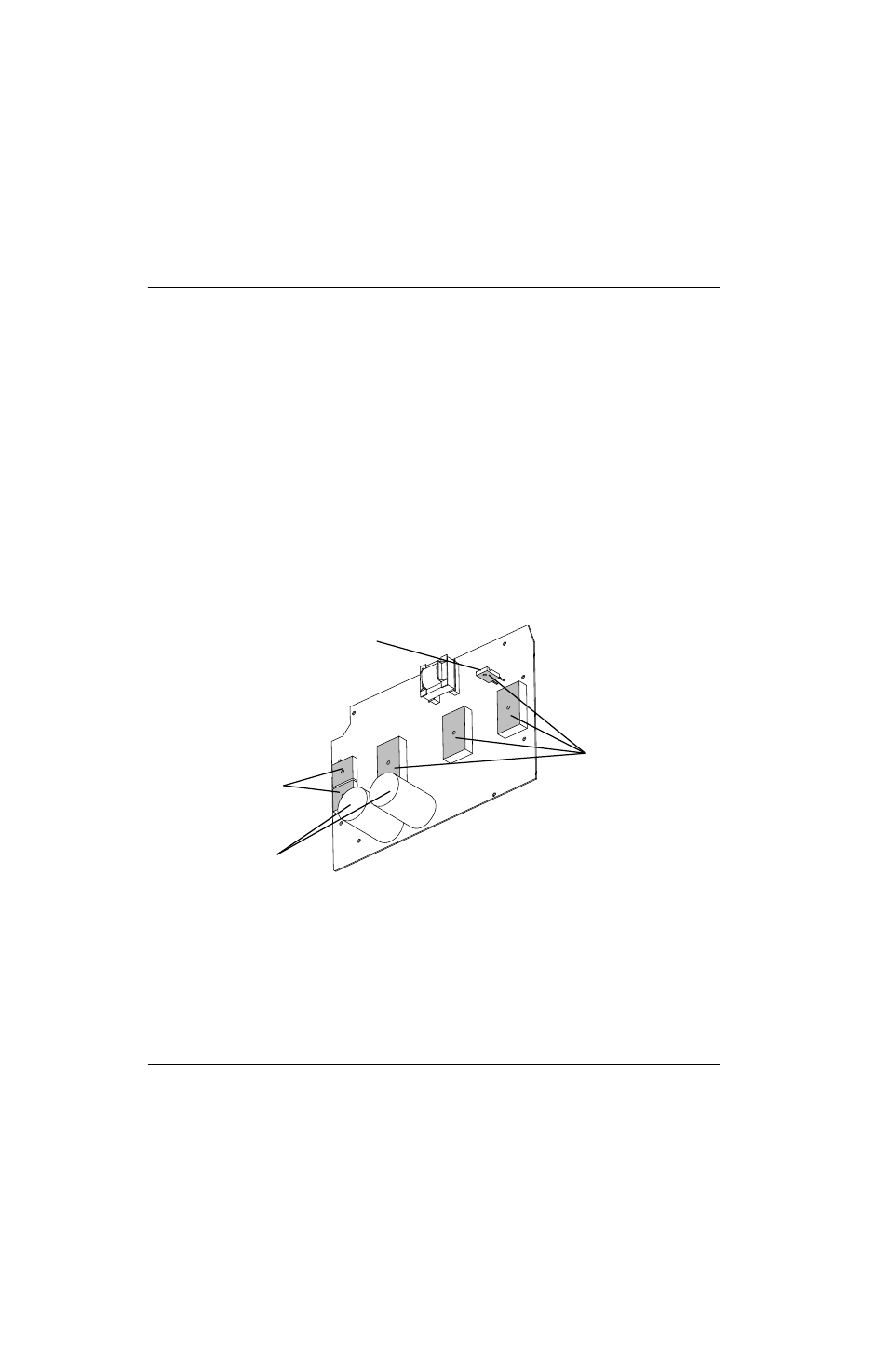

Figure 52
Grasa térmica aplicada
Capacitores
Resistencia de amortiguamiento
Grasa térmica aplicada
