208 Powermax30 AIR Manual de servicio 808853
8 – Piezas

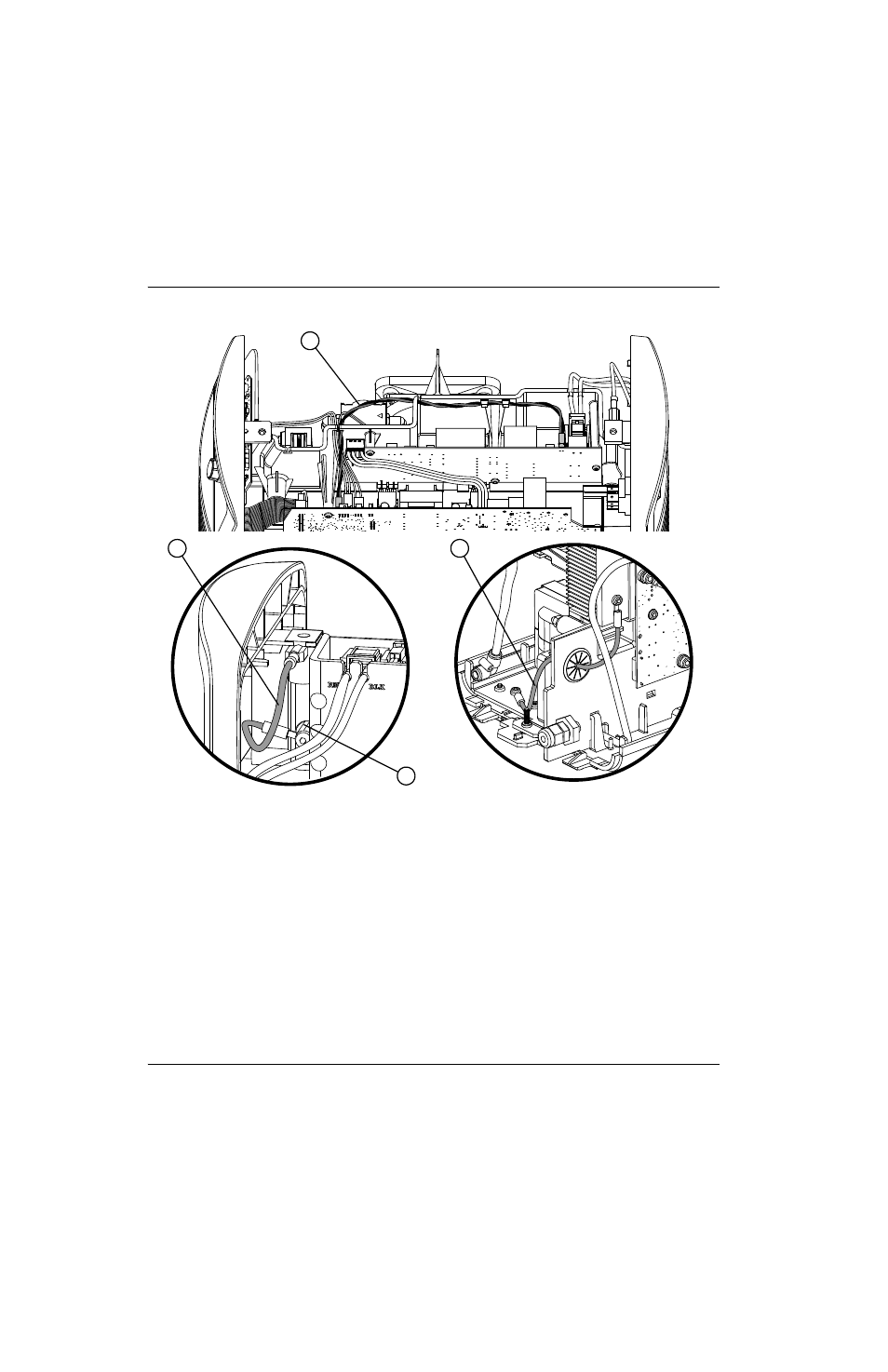

Cables internos
Componente
Número
juego
Descripción
428405 Juego: Grupo de cables:
1  Tarjeta de alimentación (J9) a la tarjeta de mando-compresor (J1) de par
de cables trenzados (rojo y negro)
2  Presilla sujetacables a tierra entre panel trasero y panel central (verde)
3  Presilla sujetacables a tierra del disipador de calor al conjunto de circuitos
magnéticos (verde)
4 428413 Juego: Repuesto de Separador de tuerca hexagonal (5) para fijar la presilla
sujetacables a tierra al panel centrar
