6 – Reemplazo de componentes de la fuente de energía
4. Quitar la tuerca del pasacables que está por dentro del panel frontal . Ver Figure 91.
5. Halar el cable de masa por el orificio del panel frontal.
6. Tender el terminal de anillo en el nuevo cable de masa por el orificio del panel frontal y por la tuerca de retención.
7. Conectar el cable de masa a la tarjeta de alimentación en J22 y ponerle el tornillo y arandela que se quitaron
en el paso 3. Apretar el tornillo a 23,0 kg·cm.
8. Apretar la tuerca de retención del pasacables que está dentro del panel frontal .

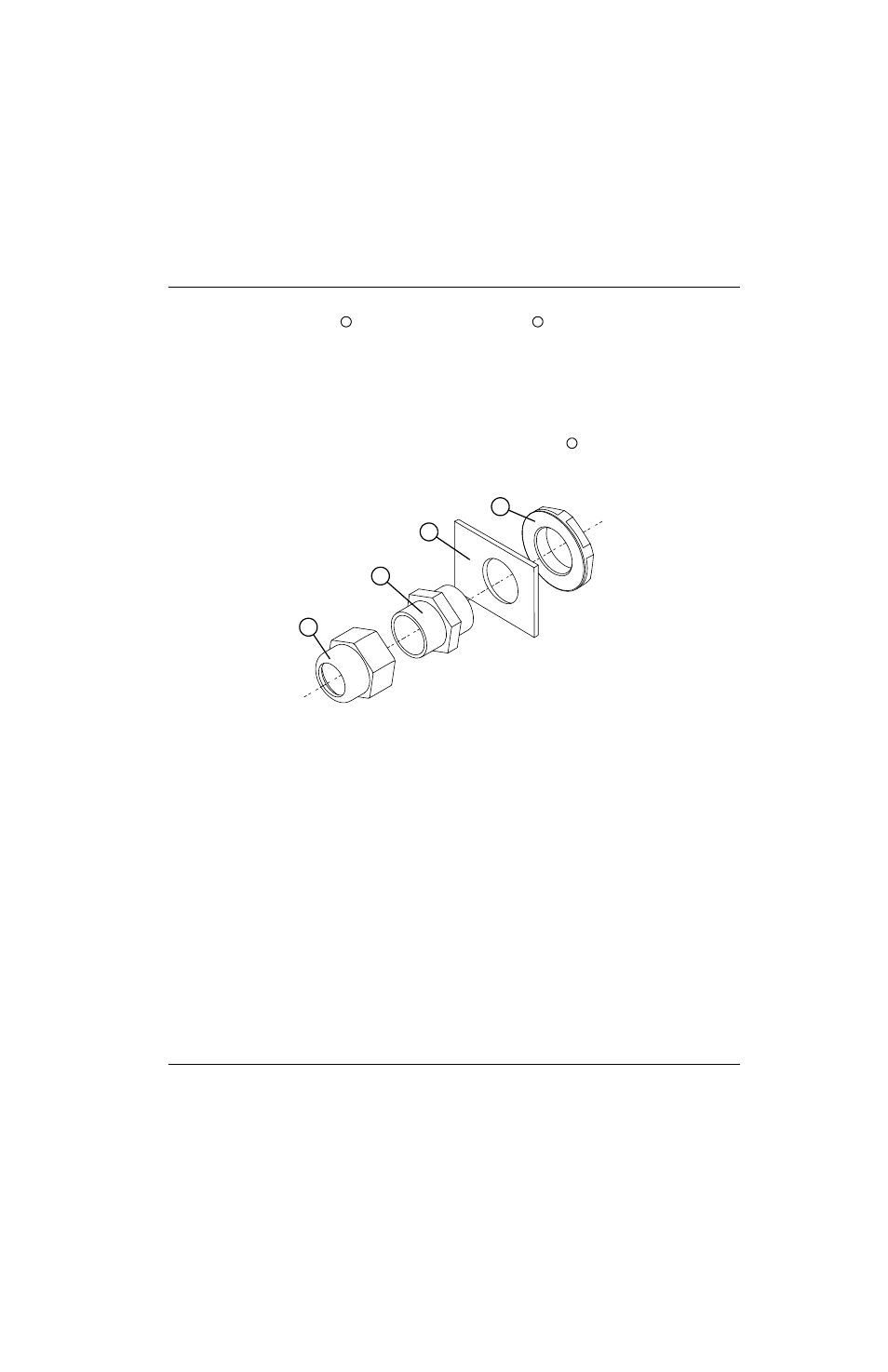

Figure 91
9. Efectuar los siguientes procedimientos:
a. Ver Volver a fijar el panel frontal en la página 103.
b. Ver Instalar la barrera componente en la página 101.
c. Ver Instalarle la cubierta a la fuente de energía en la página 99.
d. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).
4 5
6
1
4
Exterior
Interior 5
6
