Powermax30 AIR Manual de servicio 808853 131
6 – Reemplazo de componentes de la fuente de energía
4. Meter los cables rojo y blanco de la nueva tarjeta de alimentación por el pasahilos del panel central desde el lado
de la tarjeta de alimentación hasta el lado del ventilador de la fuente de energía.
5. Apiñar los cables desconectados para que no estorben.
6. Alinear los capacitores de la tarjeta de alimentación con los orificios del panel central de la fuente de energía.
Ver Figure 52 y Figure 53.
7. Entrar la tarjeta de alimentación empujándola hacia dentro.

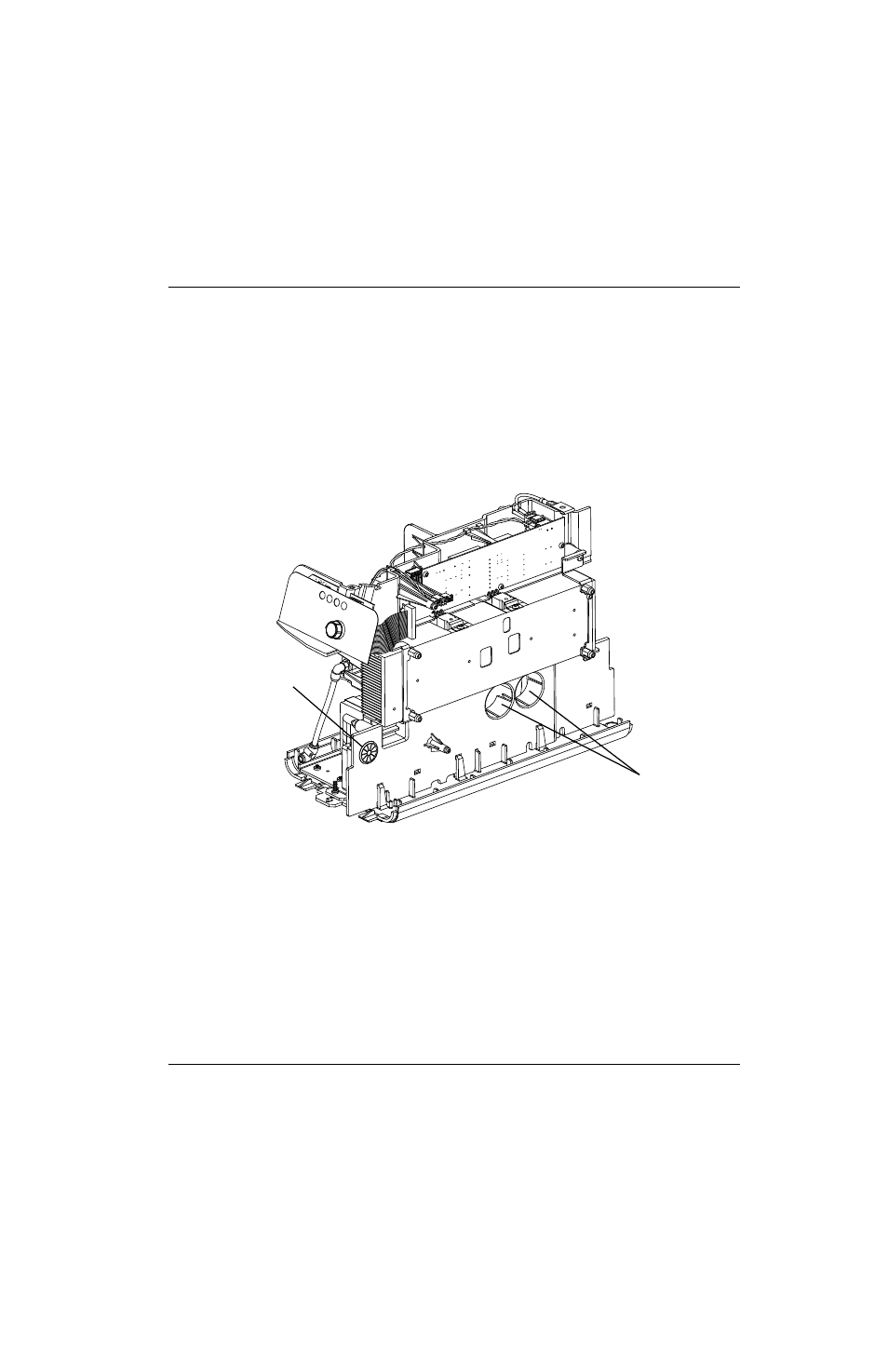

Figure 53
8. Conectar de nuevo los 2 cables blancos al interruptor de energía. Conectar el cable “AC” izquierdo al pin inferior
izquierdo del interruptor de energía. Conectar el cable “AC” derecho al pin inferior derecho del interruptor
de energía.
9. Reinstalar los 4 tornillos del conjunto disipador de calor. Apretar los tornillos a 17,3 kg·cm.
10. Reinstalar los 3 tornillos que sujetan los IGBT al disipador de calor y los 2 tornillos que sujetan los circuitos
rectificadores de entrada al disipador de calor. Apretar los tornillos a 23,0 kg·cm.
11. Reinstalar los 2 tornillos de sujeción. Apretar los tornillos a 17,3 kg·cm.
Pasahilos para cables
rojo y blanco
Orificios para capacitores
