Powermax30 AIR Manual de servicio 808853 119
6 – Reemplazo de componentes de la fuente de energía

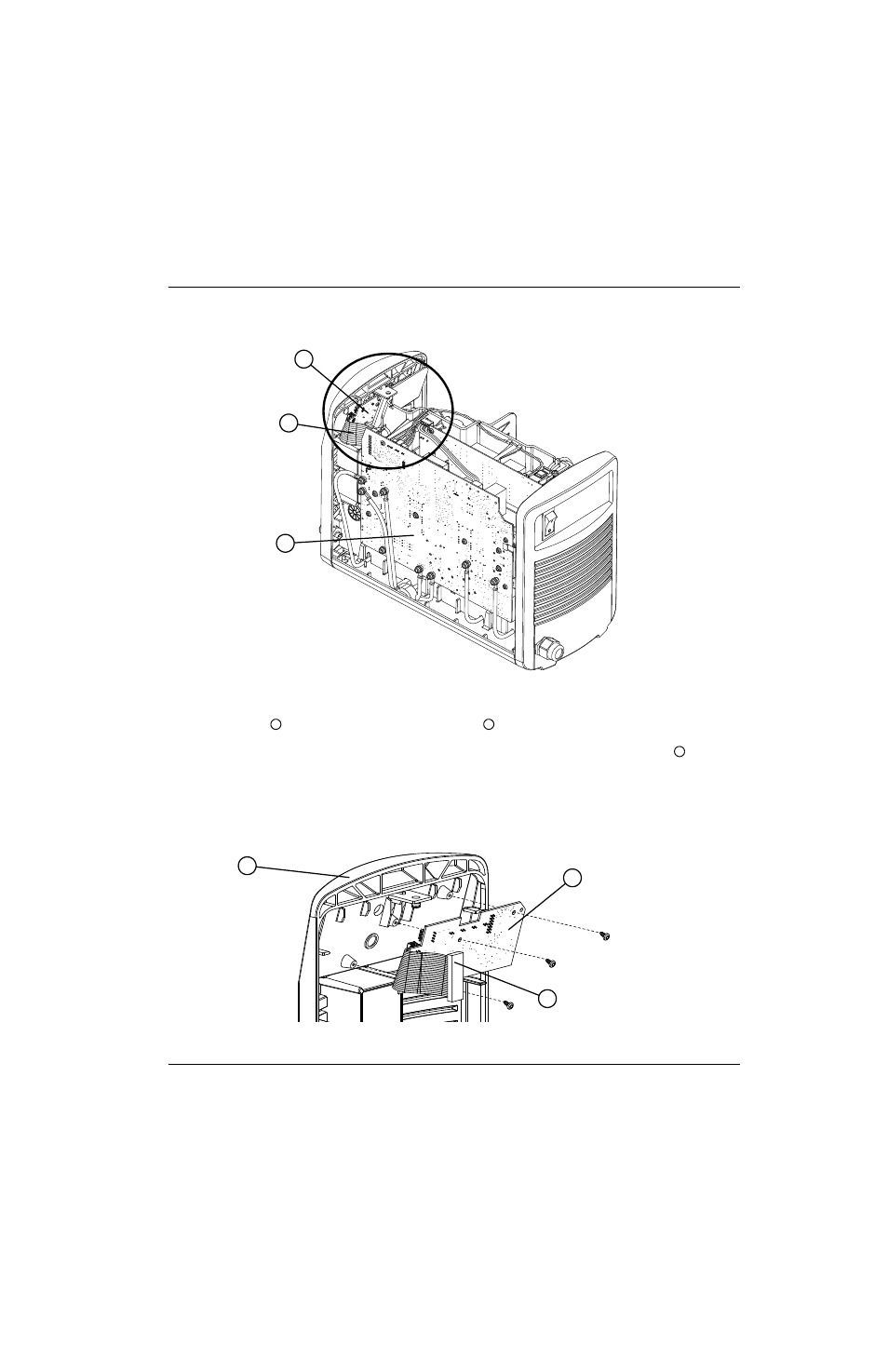

Figure 40
4. Poner el sistema en OFF (apagado) (O). Desconectarle el cable de alimentación a la fuente de energía, desconectar
el cable de cinta y poner aparte la tarjeta de control nueva .
5. Halar la perilla de ajuste de amperaje del frente de la fuente de energía para quitársela al panel frontal . (No lleva
tornillo de sujeción).
6. Quitar los 3 tornillos que sujetan la tarjeta de control. Sacar la tarjeta del panel frontal.
Figure 41
1
2
3
1 3
4
1
3
4
