Powermax30 AIR Manual de servicio 808853 105
6 – Reemplazo de componentes de la fuente de energía

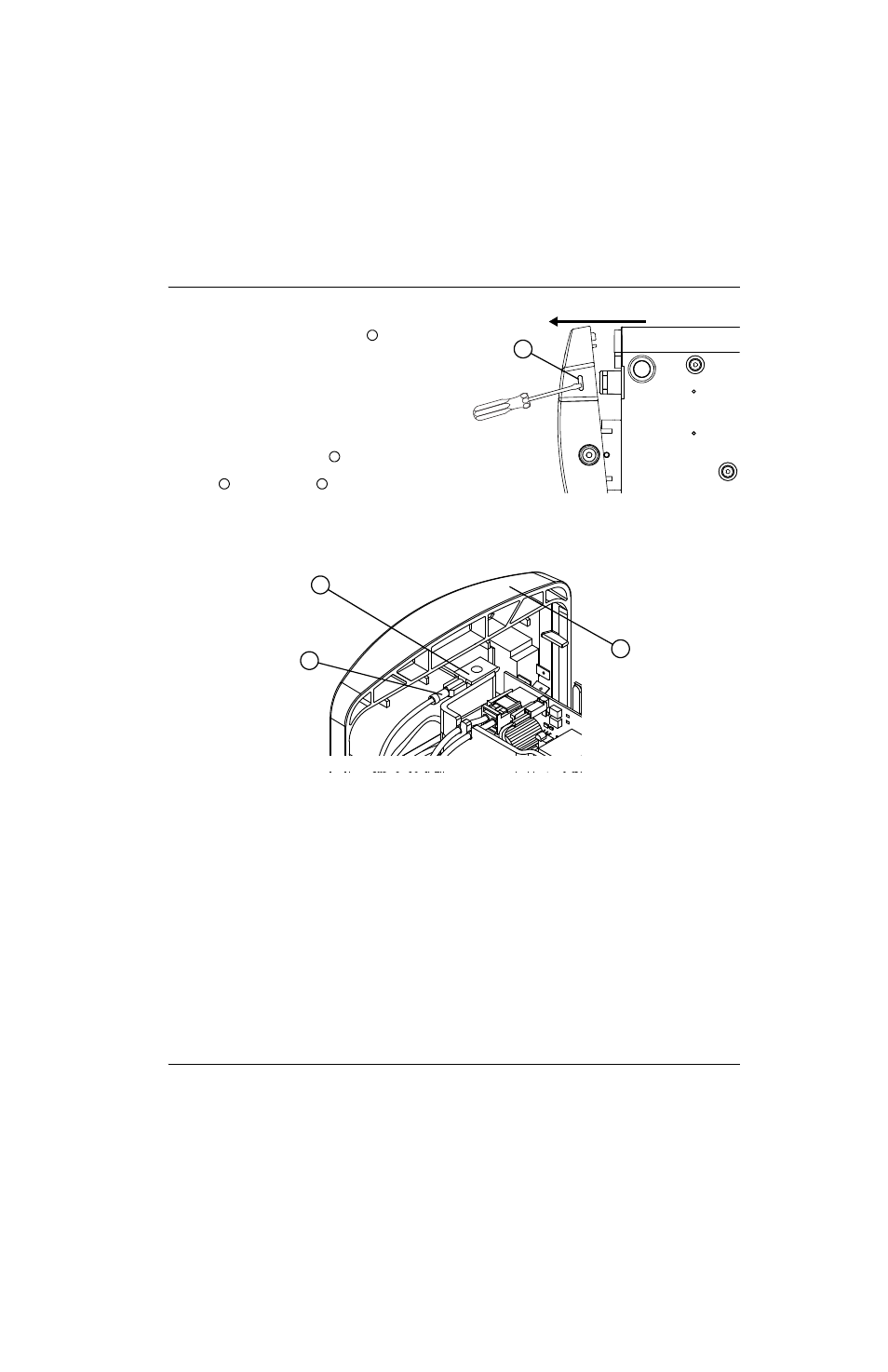

6. Introducir un destornillador plano
en la abertura de uno de los resortes .
Mientras empuja en la aleta dentro del resorte,
separar con cuidado la parte de arriba del
panel trasero de la fuente de energía hasta que
se despegue de la base.
7. Repetir el paso anterior con la otra esquina
del panel.
8. Desconectar el cable a tierra de la presilla
sujetacables que está cerca de la parte de
arriba
del panel trasero . Ver Figure 29.
9. Apartar con cuidado el panel de la fuente de energía.
Figure 29
4
4
5
6 7
5
6
7
