Powermax30 AIR

Manual de servicio

808853

147

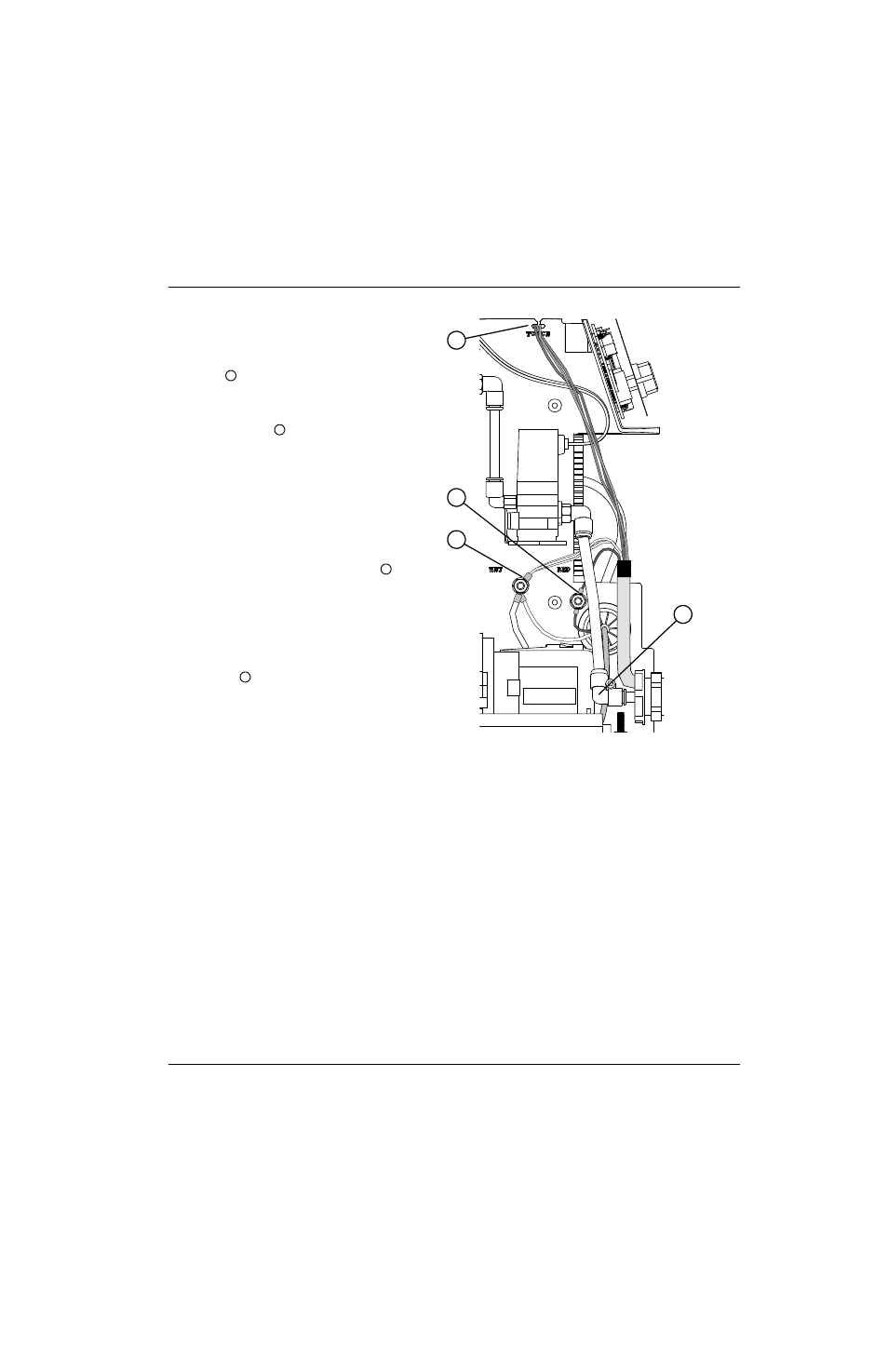

6 – Reemplazo de componentes de la fuente de energía

4. De frente al lado del ventilador de la fuente

de energía, insertar el terminal de anillo del
mazo de 3 cables blancos en la varilla
roscada izquierda (rótulo “WHT” del panel
centra) .

5. Insertar el terminal de anillo del cable rojo

en la varilla roscada derecha (rótulo “RED”
del panel central)

.

También volver a colocar los demás
cables que se hayan quitado de las
varillas WHT y RED.

6. Usar una llave de cubo de 8 mm para

apretar la tuerca de cada varilla roscada
a 23,0 kg·cm.

7. Meter a presión el codo plástico de 90°

en el nuevo racor de bronce de
alimentación de gas de los cables y
mangueras de la antorcha.

8. Tender los cables anaranjado, azul y morado

por el panel central. Colocar los cables por
la muesca del panel con la etiqueta
“TORCH” .

9. Meter el conector en la ranura TORCH

START (J12) de la tarjeta de alimentación.
Ver

Figure 61 en la página 145.

10. Apretar la tuerca del pasacables de los

cables y mangueras de la antorcha al poner
el panel frontal de nuevo en su lugar.
Ver

Volver a fijar el panel frontal en la página 103.

11. Efectuar los siguientes procedimientos:

a. Ver Instalarle la cubierta a la fuente de energía en la página 99.

b. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).

1

2

3

4

1

2

3

4
