176 Powermax30 AIR Manual de servicio 808853

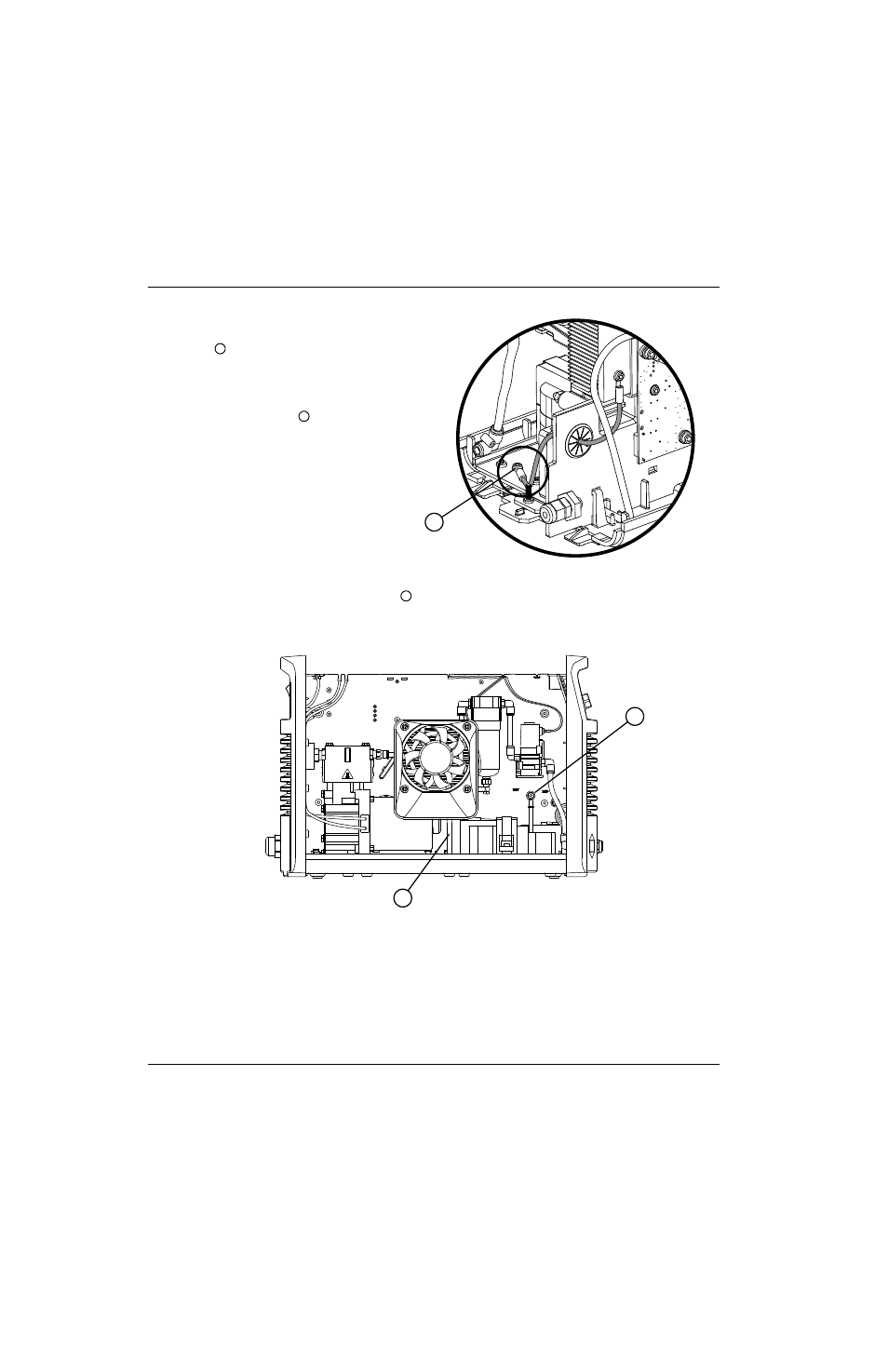

6 – Reemplazo de componentes de la fuente de energía
3. Por el lado del ventilador
de la fuente de energía, quitarle
el tornillo
del cable a tierra
a la base del conjunto
de circuitos magnéticos.
4. Asegurarse de que la manguera
de drenaje del filtro de aire esté
desconectada del orificio al fondo
de la base.
 Es normal ver agua
en la manguera de drenaje
y en recipiente de filtro de aire.
Eliminar el agua que se derrame
en el interior de la fuente
de energía antes de operar
el sistema de nuevo.
5. Usar una llave de cubo de 8 mm para quitar la tuerca que sujeta el terminal de anillo del cable blanco de la salida del
inductor a la varilla roscada con el rótulo “WHT” .
Figure 87
1
1
2
3
2
3
