98 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía
Ponerle de nuevo la cubierta a la fuente de energía

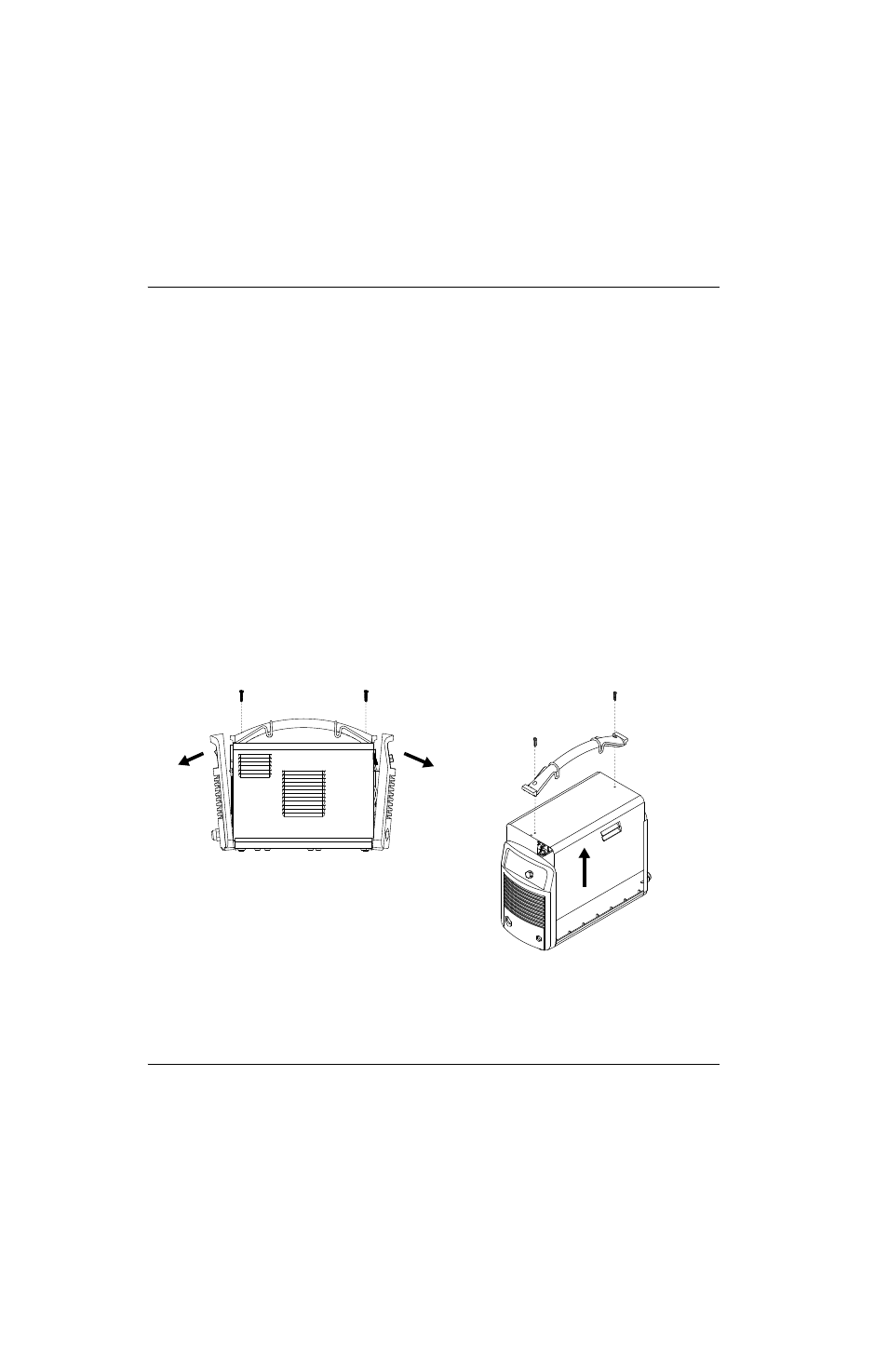

Quitarle la cubierta a la fuente de energía
1. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
2. Quitar los dos tornillos de la asa en la parte superior de la fuente de energía. Tirar ligeramente del panel más cercano
al tornillo que esté quitando para mantener la presión sobre el tornillo. Cuando el tornillo esté casi fuera, inclinar
un poco el destornillador para ayudar a sacarlo del orificio empotrado.
3. Inclinar ligeramente los paneles frontal y trasero para separarlos a la fuente de energía y poder sacar los bordes del
asa. Quitar la manija y ponerla aparte con los dos tornillos.
4. Seguir inclinando los paneles hacia afuera para soltar la cubierta del lado del ventilador de su guía. Levantar después
la cubierta de la fuente de energía.
Figure 22
Número juego Descripción
428396 Juego: Cubierta fuente de energía con etiquetas, CSA
428398 Juego: Cubierta fuente de energía con etiquetas, CSA, hecho en América
428397 Juego: Cubierta de fuente de energía con etiquetas, CE
