Powermax30 AIR
Manual de servicio
808853
6 – Reemplazo de componentes de la fuente de energía

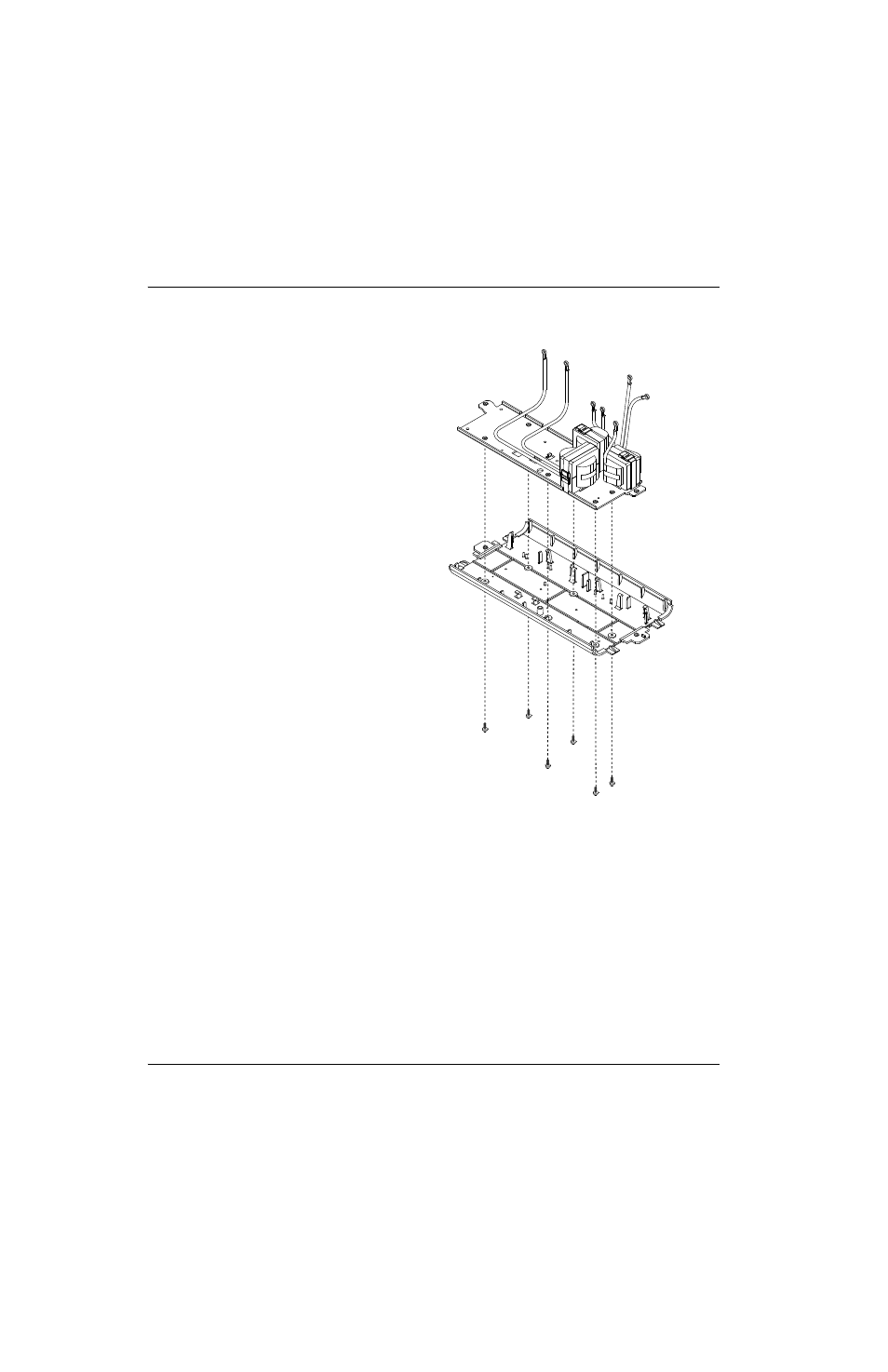

Instalar el conjunto de circuitos magnéticos
1. Alinear los orificios de la base plástica con
los orificios de tornillos de la placa metálica
al fondo del conjunto de circuitos
magnéticos nuevo.
2. Atornillar los circuitos magnéticos a la base
de plástico con los 6 tornillos.
Apretar los tornillos a 23,0 kg·cm.
3. Ajustar los cables de los circuitos
magnéticos a las muescas que están
en la parte inferior del panel central para
que los cables no se pellizquen.
4. Meter la base plástica y los circuitos
magnéticos hasta el fondo de la fuente
de energía para que el conjunto enganche
en su lugar.
5. Por el lado del ventilador de la fuente
de energía, apretar el terminal de anillo
del cable blanco del inductor de salida
en la varilla roscada con el rótulo “”WHT”
con una llave de cubo de 8 mm. Apretar
la tuerca a 23,0 kg·cm. Ver
También volver a colocar los demás
cables que se hayan quitado
de la varilla “WHT”.
6. Usar el tornillo que se quitó en el paso 3
de la página 176 para conectar el cable a
tierra a la placa de metal que sirve de base
al conjunto de circuitos magnéticos.
Apretar el tornillo a 17,3 kg·cm.
