Powermax30 AIR Manual de servicio 808853 193
7 – Reemplazo de componentes de la antorcha
Reemplazar el cuerpo de antorcha
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Quitarle todos los componentes a la antorcha. Ver Quitar el mango en la página 187.

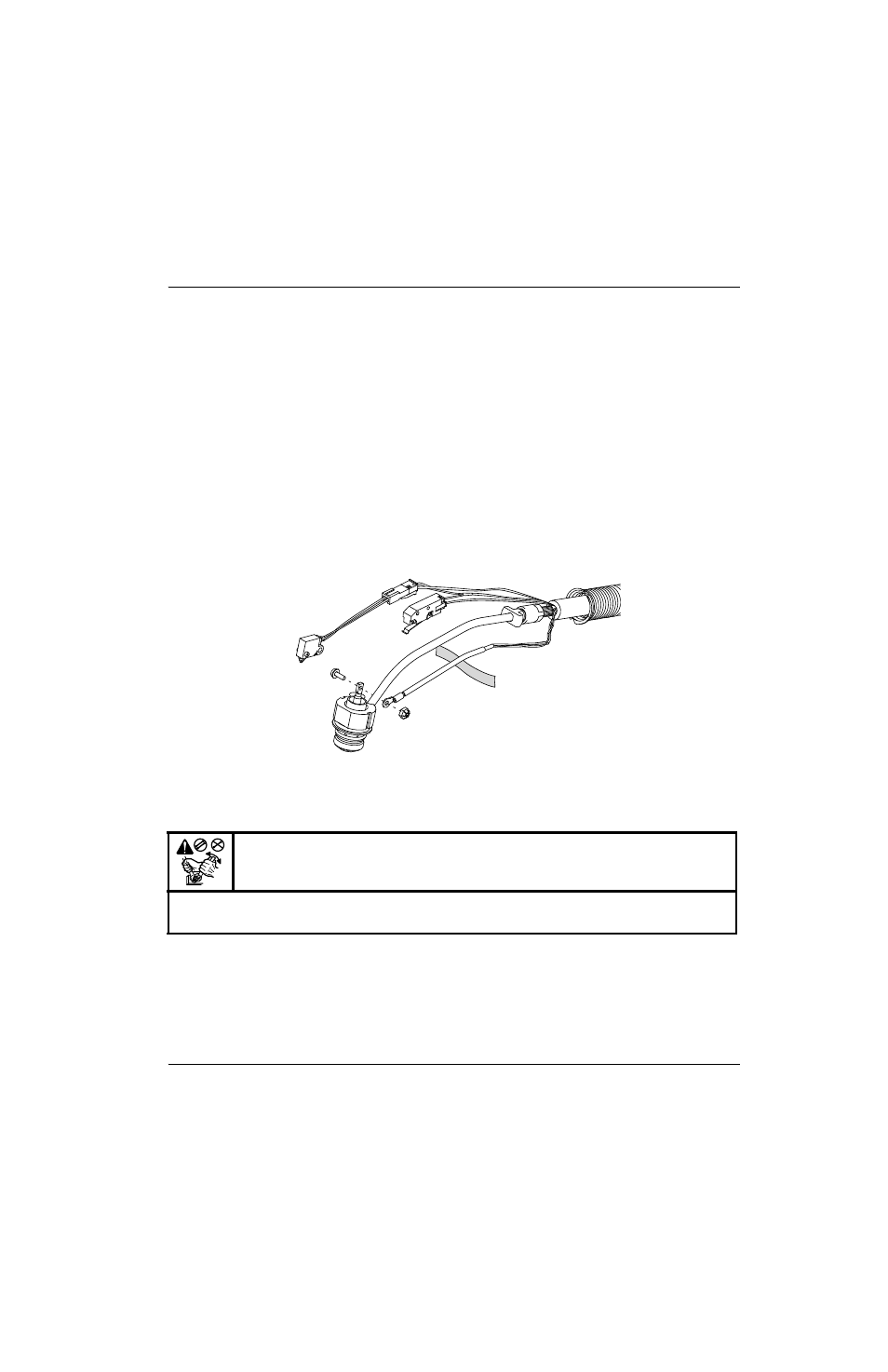

2. Quitar el tornillo que sujeta el cable de alimentación antorcha al cuerpo de antorcha. Apartar la tuerca y el tornillo.
3. Desprender la cinta adhesiva que sujeta el cable de alimentación antorcha al cuerpo de antorcha.
Figure 100
4. Usar dos llaves para aflojar la boquilla de gas que sujeta el cuerpo de antorcha a los cables y mangueras
de la antorcha.
Juego Descripción
428394 Juego: Air T30 cuerpo de antorcha (incluye Oring)
¡PRECAUCIÓN!
Usar siempre dos llaves para aflojar y apretar como es debido las tuercas y pernos hexagonales
mencionados en estos procedimientos.
Desprender la cinta adhesiva para quitar.
