Powermax30 AIR
Manual de servicio
808853
6 – Reemplazo de componentes de la fuente de energía

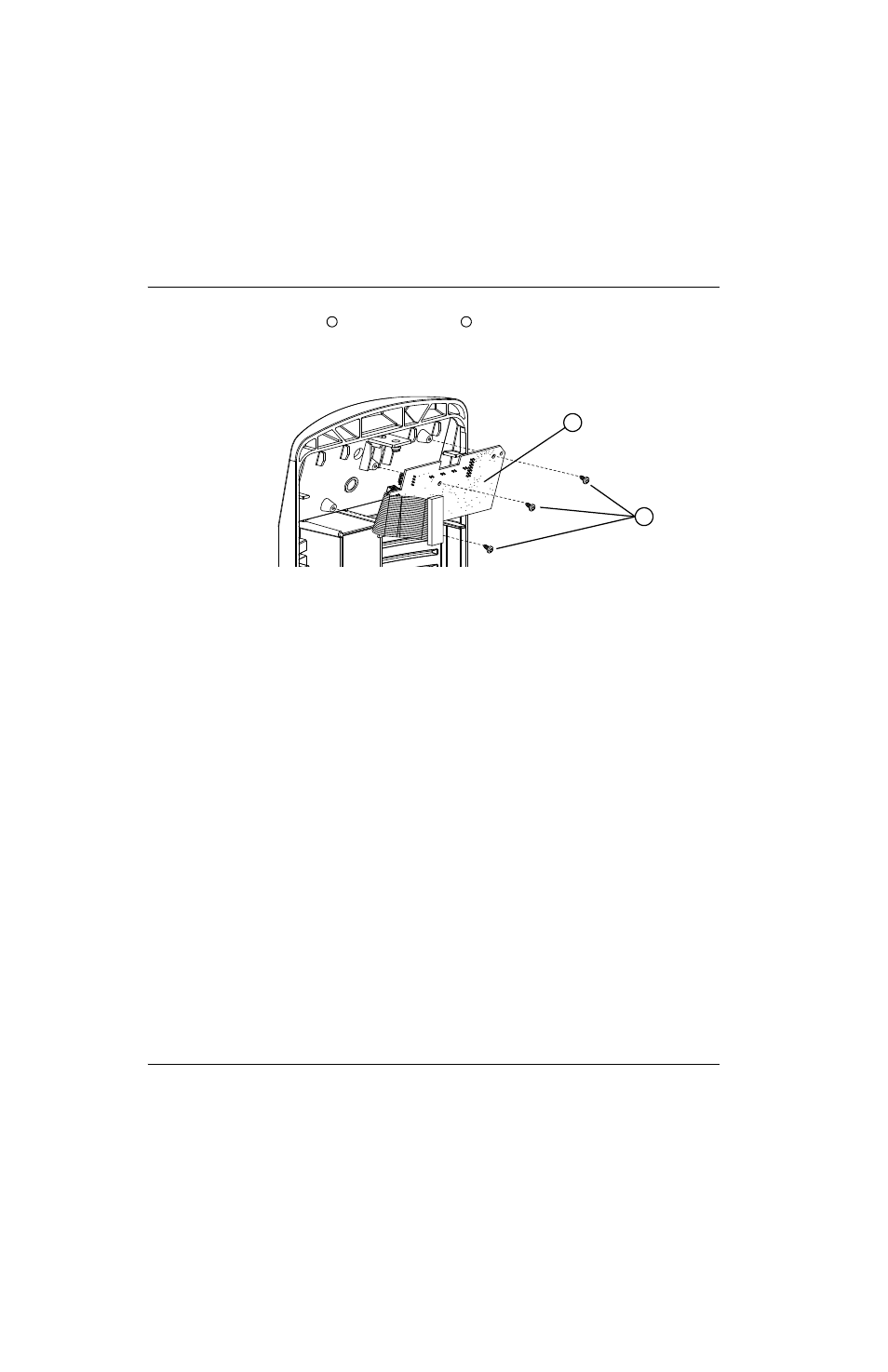

8. Quitar los 3 tornillos que sujetan
la tarjeta de control vieja
y sacarla del panel frontal. Apartar el panel
de control con sus tornillos.
Figure 79
9. Desconectar los cables y mangueras de la antorcha de la fuente de energía. Ver Quitar los cables y mangueras
de la antorcha y el pasacables en la página 144.
10. Desconectar el cable de masa de la fuente de energía. Ver Quitar e instalar el cable de masa en la página 180.
Instalar el panel frontal
1. Instalar los cables y mangueras de la antorcha por panel frontal nuevo. Ver Instalar los cables y mangueras
de la antorcha y el pasacables en la página 146.
2. Instalar el cable de masa. Ver Quitar e instalar el cable de masa en la página 180.
3. Meter a la fuerza el panel frontal nuevo en la fuente de energía hasta que enganche.
4. Apretar el tornillo de sujeción a 23,0 kg·cm.
5. Atornillar la tarjeta de control con los 3 tornillos de sujeción al panel frontal nuevo.
6. Conectar el cable de cinta del panel de control a la tarjeta de alimentación en el J7 y empujar los seguros hacia
arriba para sujetarlo. Ver
7. Meter la perilla de ajuste de amperaje en el poste correspondiente del panel frontal nuevo.
8. Efectuar los siguientes procedimientos:
a. Ver Instalar la barrera componente en la página 101.
b. Ver Instalarle la cubierta a la fuente de energía en la página 99.
c. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).
