Powermax30 AIR Manual de servicio 808853 117
6 – Reemplazo de componentes de la fuente de energía
Instalar el interruptor de energía
1. Meter el interruptor de energía nuevo en el panel trasero cuidando de que la etiqueta ON (I) (encendido) quede
en la parte de arriba.
 Se deberá oír el clic del interruptor al encajar en su sitio.
2. Meter los conectores de los 2 cables blancos conectados a “AC” de la tarjeta de alimentación en los 2 pines
de abajo del interruptor de energía. El cable “AC” izquierdo se conecta al pin inferior izquierdo del interruptor
de energía; el cable “AC” derecho se conecta al pin inferior derecho del interruptor de energía. Ver Figure 38
y Figure 39.

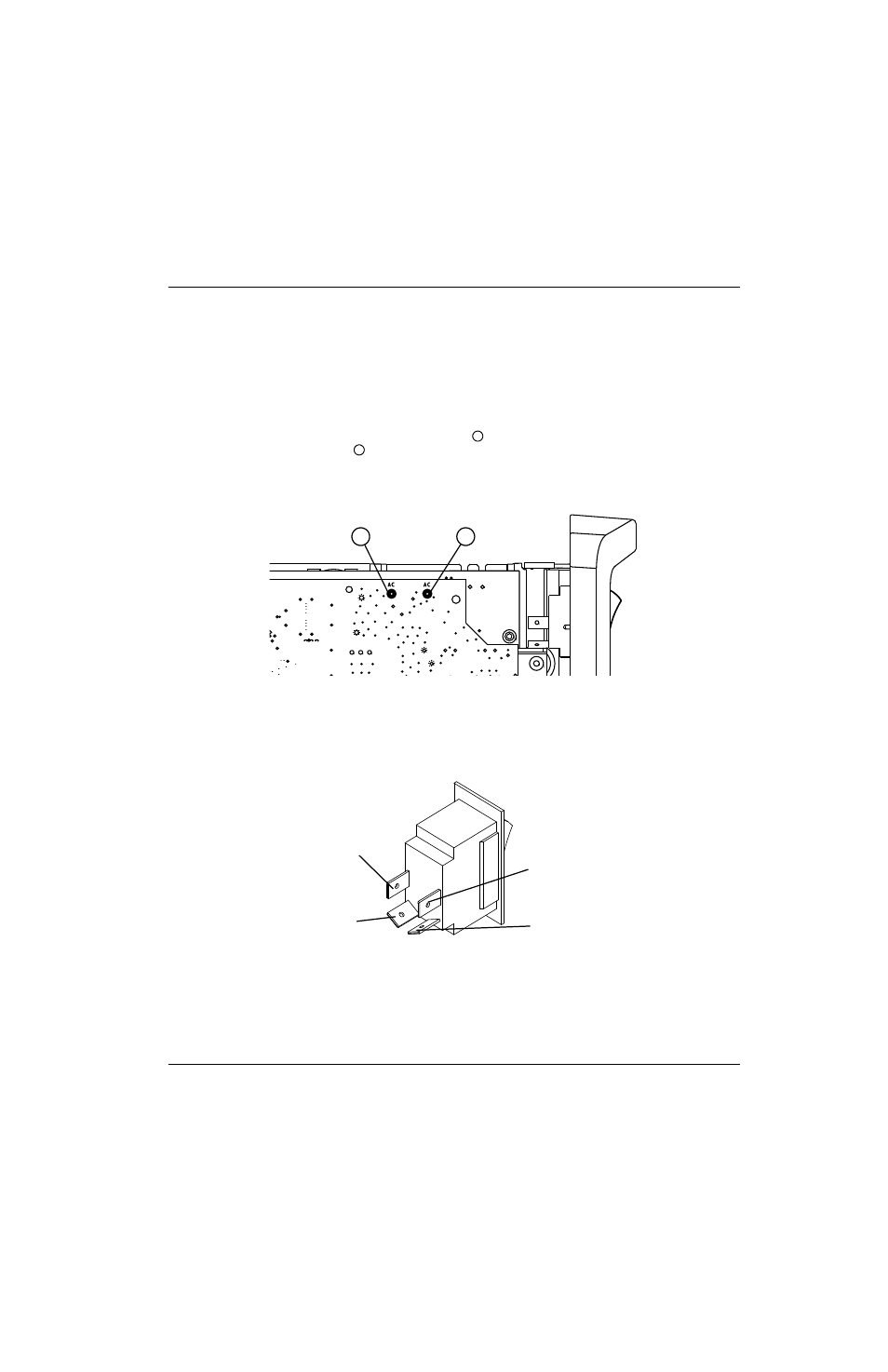

Figure 38
3. Meter el conector del cable negro (CSA) o el marrón (CE) en el pin superior izquierdo del interruptor de energía.
4. Meter el conector del cable blanco (CSA) o el azul (CE) en el pin superior derecho del interruptor de energía.
Figure 39
5. Efectuar los siguientes procedimientos:
a. Ver Instalar la barrera componente en la página 101.
b. Ver Instalarle la cubierta a la fuente de energía en la página 99.
c. Volver a conectar el cable de alimentación y poner el interruptor de energía en ON (I) (encendido).
1
2
AC AC
2 1
Blanco (CA) (pin inferior izquierdo)
Negro (CSA)
Marrón (CE)
(pin superior izquierdo)
Blanco (CA) (pin inferior derecho)
Blanco (CSA)
Azul (CE)
(pin superior derecho)
