Powermax30 AIR Manual de servicio 808853 169
6 – Reemplazo de componentes de la fuente de energía
Reemplazar el panel trasero
Quitar el panel lateral trasero
Usar el siguiente procedimiento para quitar del todo el panel trasero y reemplazarlo. Si lo único que se necesita es
separar el panel trasero para llegar mejor al interior de la fuente de energía, ver
Separar el panel trasero en la página 104
y Volver a fijar el panel trasero en la página 106.
1. Verificar que el número de serie del panel trasero
existente coincida con el del nuevo. Si los números
de serie no coinciden, comunicarse con
Hypertherm. Los números de serie se pueden
encontrar en la placa de datos.
2. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF
(apagado) (O) y desconectar el cable
de alimentación de la fuente de energía.
b. Ver Quitarle la cubierta a la fuente de energía
en la página 98.
c. Ver Quitar la barrera componente en la página 100.
3. Poner de lado la fuente de energía.
4. Quitar el tornillo de sujeción que está en el fondo del panel trasero .

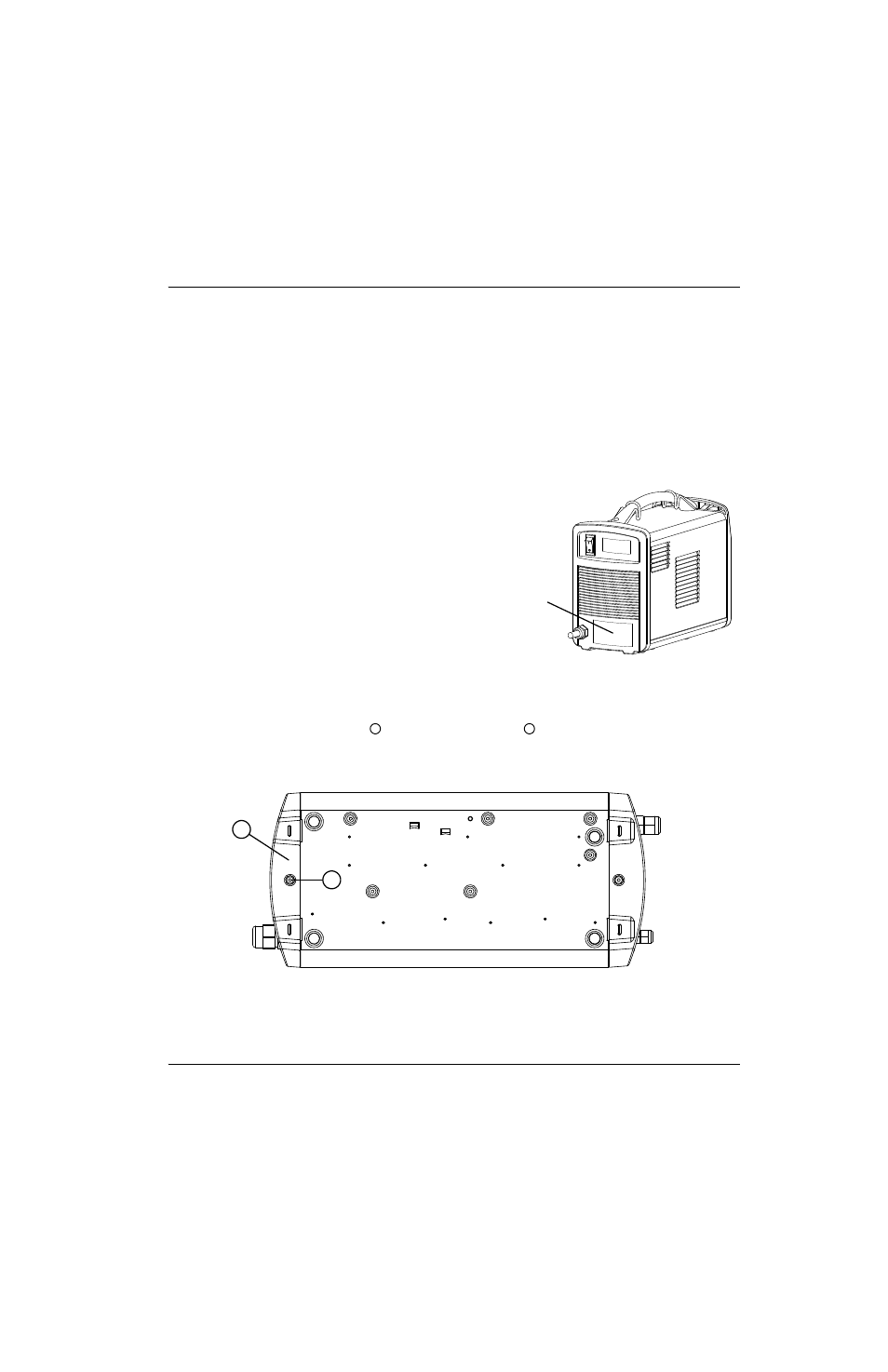

Figure 80
Número juego Descripción
428391 Juego: Panel trasero (incluye placa de datos y etiqueta de consumibles)
Placa de datos
1 2
1
2
