6 – Reemplazo de componentes de la fuente de energía
Volver a fijar el panel trasero
1. Meter a la fuerza el panel trasero en la base hasta que enganche.
2. Verificar que el orificio de la presilla sujetacables a tierra esté bien alineado con los orificios de tornillos del panel
trasero y la fuente de energía. Ver Figure 29.
3. Apretar el tornillo de sujeción a 23,0 kg·cm. Ver Figure 28 en la página 104.
4. Alinear el panel trasero de modo que el recuadro en el interior del panel se deslice sobre el disipador de calor
en la fuente de energía.
 La tarjeta de alimentación y los cables del cable de alimentación están ocultos
en

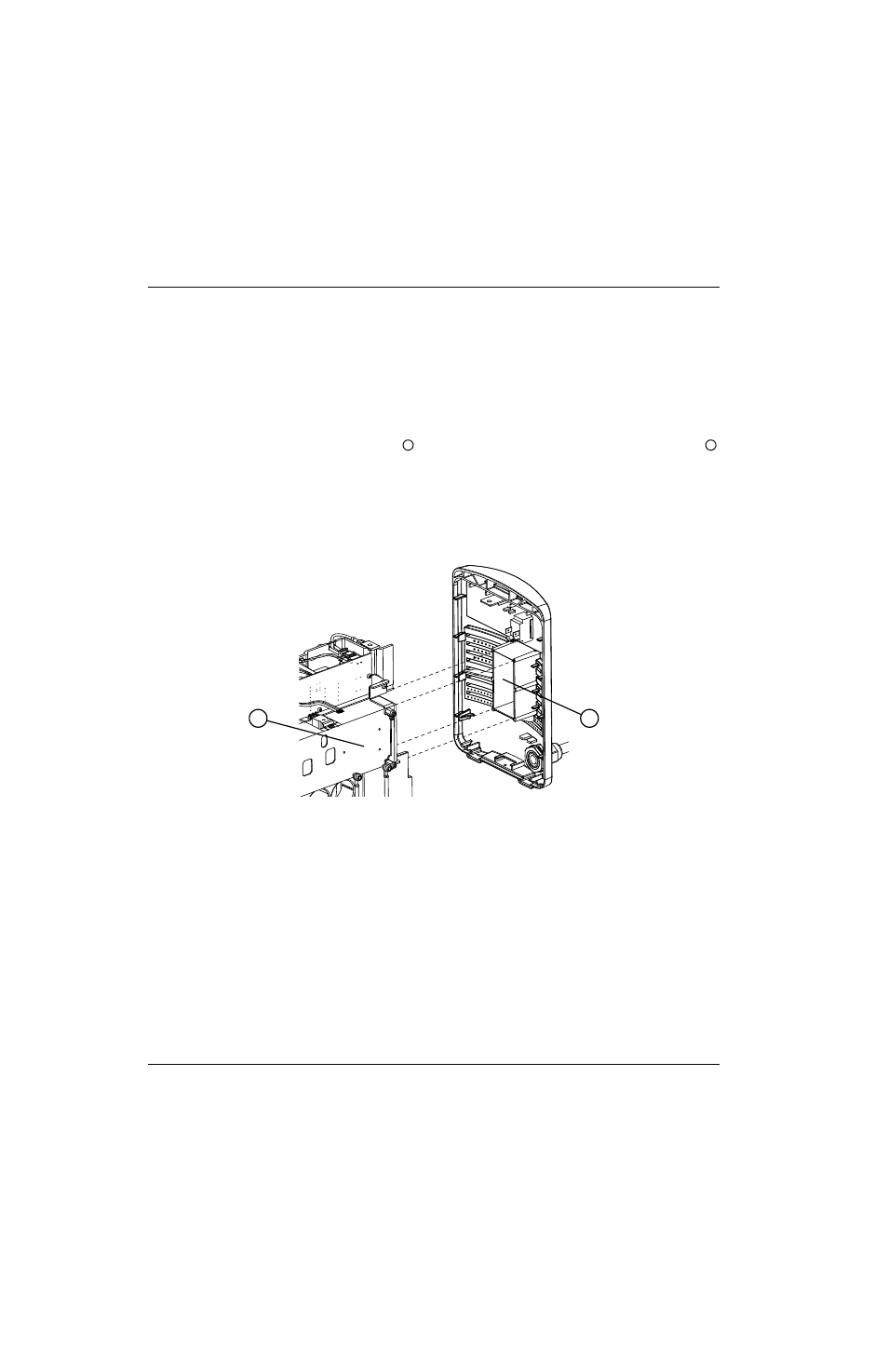

Figure 30 con el fin de mostrar el disipador de calor y el interior del panel trasero.
Figure 30
5. Volver a conectar el cable a tierra a la presilla sujetacables a tierra.
6. Apretar la tuerca del pasacables del cable de alimentación.
7. Ponerle de nuevo la cubierta de la fuente de energía. Ver Instalarle la cubierta a la fuente de energía en la página 99.
