Powermax30 AIR Manual de servicio 808853 145
6 – Reemplazo de componentes de la fuente de energía

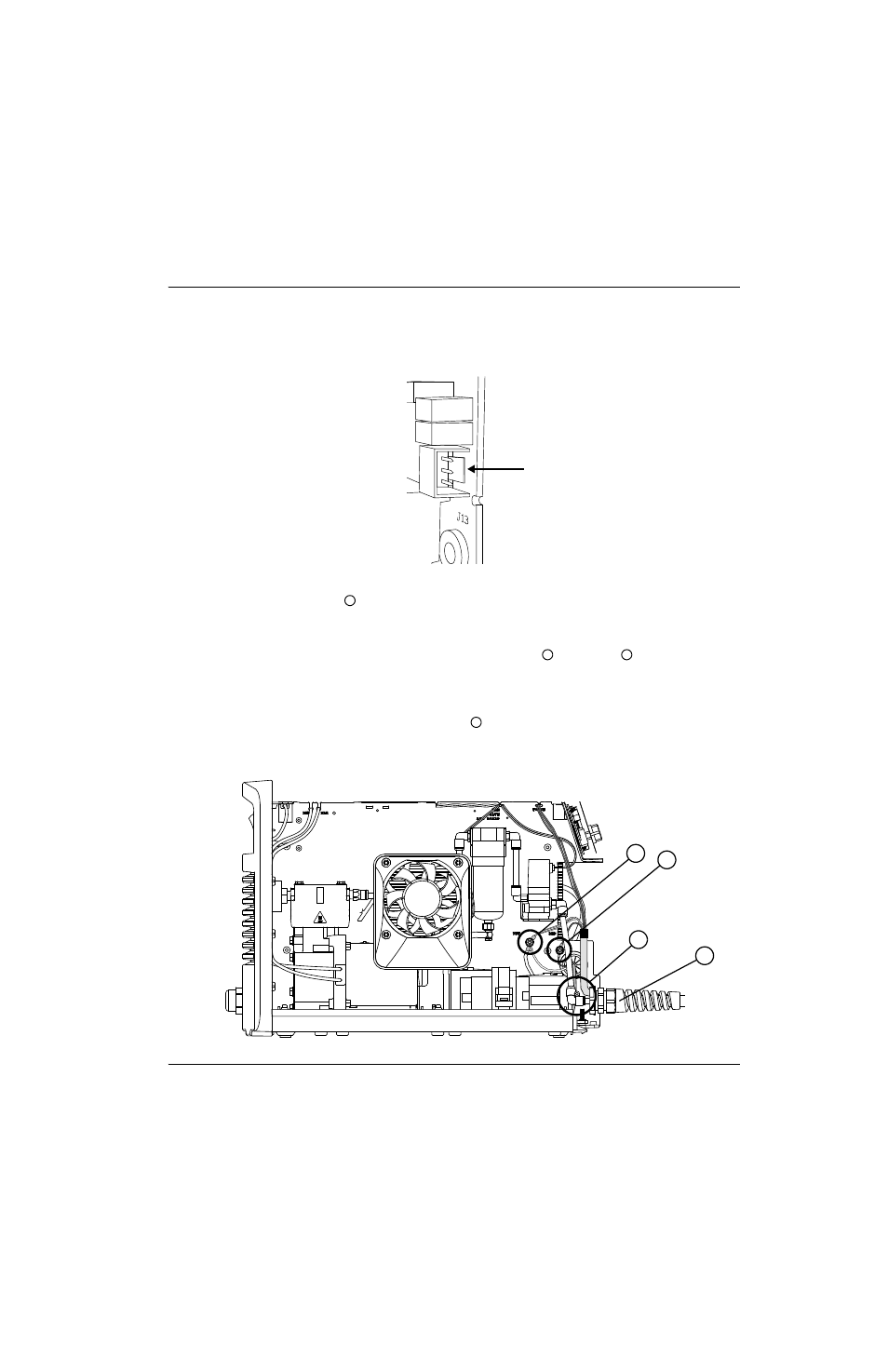

3. Empujar la aleta del conector J12 hacia el enchufe para desconectarlo y sacarlo de la tarjeta de alimentación.
Figure 61
4. Empujar el codo plástico de 90° para desconectarlo del racor de bronce de la alimentación de gas de los cables
y mangueras de la antorcha que está dentro del panel frontal de la fuente de energía. (Ver Forma de usar los
conectores de acople a presión en la página 133.)
5. Localizar las varillas roscadas a las que se conectan los grupos de cables blanco y rojo de los cables
y mangueras de la antorcha al panel central de la fuente de energía (del lado del ventilador de la fuente de energía).
6. Utilizar una llave de cubo de 8 mm para quitarle las tuercas a las varillas roscadas y sacar los terminales de anillo.
7. Aflojar la tuerca del pasacables de los cables y mangueras de la antorcha que está por fuera del panel frontal.
Figure 62
Empujar la aleta hacia el enchufe
2
3 4
5
2
3
5
4
