74 Powermax30 AIR Manual de servicio 808853
5 – Localización de problemas y ensayos al sistema

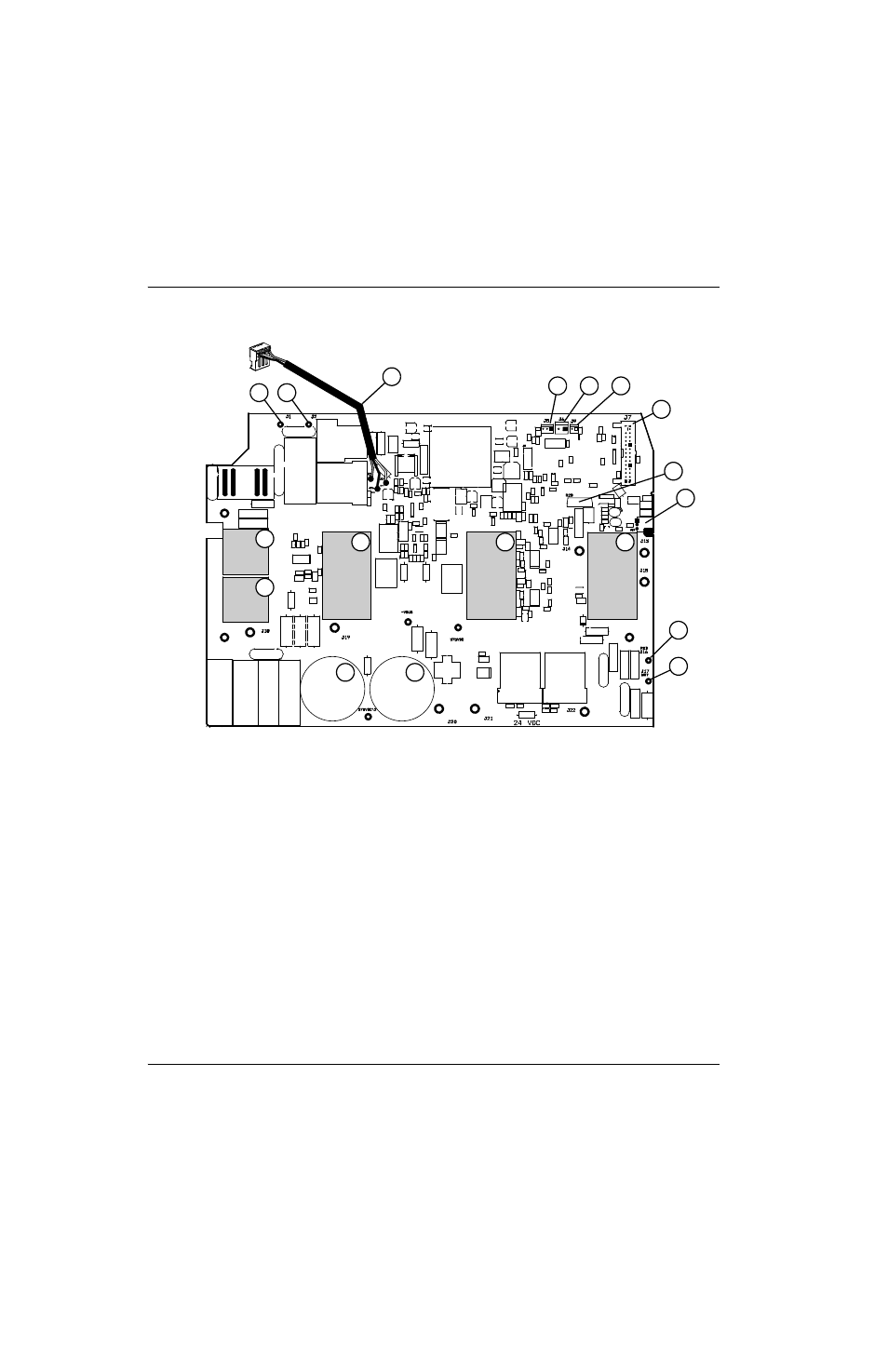

Figura 7 – Lado del componente de la tarjeta de alimentación
1
2
6
9
1
5 5 5
2
7
8
3
4
10 11
13 14
12
1 Circuitos rectificadores de entrada
2 Capacitores
3 J17 (blanco)
4 J16 (rojo)
5 IGBT
6
J12 (arranque antorcha, conector interruptor de
sensado capuchón)
7 Resistencia de amortiguamiento
8 Conector cable de cinta (J7) de tarjeta de control
9 J9
10 J6
11 J5
12
Voltaje de bus nominal de 375 VCD a tarjeta de
mando-compresor
13 J2
14 J1
