Powermax30 AIR Manual de servicio 808853 87
5 – Localización de problemas y ensayos al sistema
7. Chequear la resistencia en los 2 puntos de medición de arranque de la antorcha de la tarjeta de alimentación.
Ver Figura 16.
a. Con el gatillo halado, la resistencia deberá marcar 10 Ω o menos.
b. Con el gatillo suelto, el circuito deberá dar una lectura de cerca de 3 kΩ.

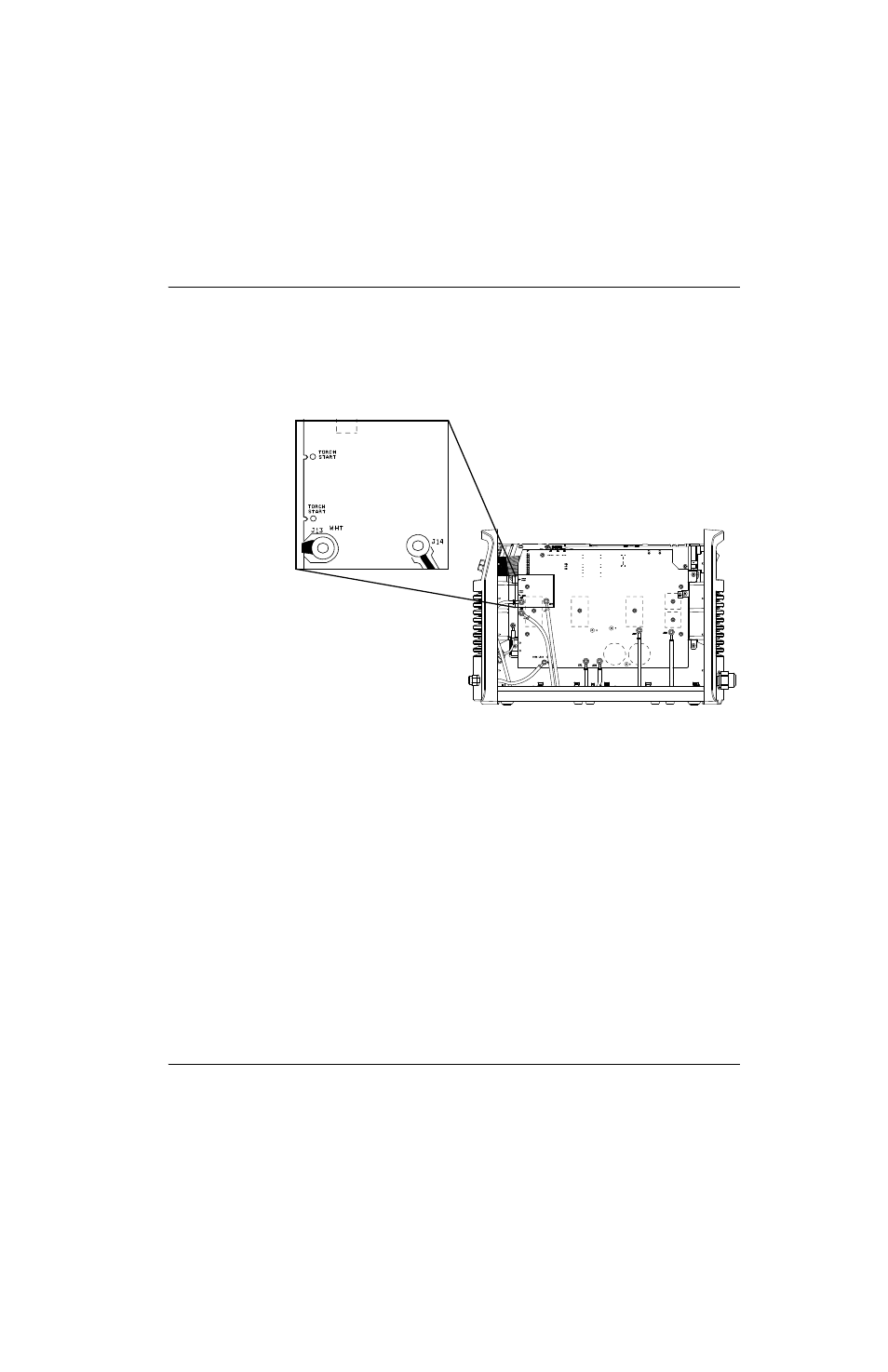

Figura 16
8. Si esta prueba falla, comprobar el interruptor de arranque y los cables de la antorcha. Reemplazar de ser necesario.
Ver Reemplazar el interruptor de arranque en la página 195 o Reemplazar los cables y mangueras de la antorcha
y el pasacables en la página 144.
9. Poner la energía en ON (encendido) (I).
10. Medir el pin 16 de J7 a tierra. Ver Prueba 2 – chequeos de voltaje tarjeta de alimentación en la página 79.
a. La medición deberá dar 0 VCD para el circuito abierto con el gatillo halado.
b. Con el gatillo suelto, la medición deberá dar 3,2 VCD para el circuito cerrado.
11. ¿Están correctos los valores?
 De ser así, reemplazar la tarjeta de control. Ver Reemplazar la tarjeta de control en la página 118.
 Si no, reemplazar tarjeta de alimentación. Ver Reemplazar la tarjeta de alimentación en la página 126.
WORK LEAD (BLK)
AC AC
R w
TORCH START
BLK
BLK
B
TORCH START
