70 Powermax30 AIR Manual de servicio 808853
5 – Localización de problemas y ensayos al sistema
LED tarjeta de control

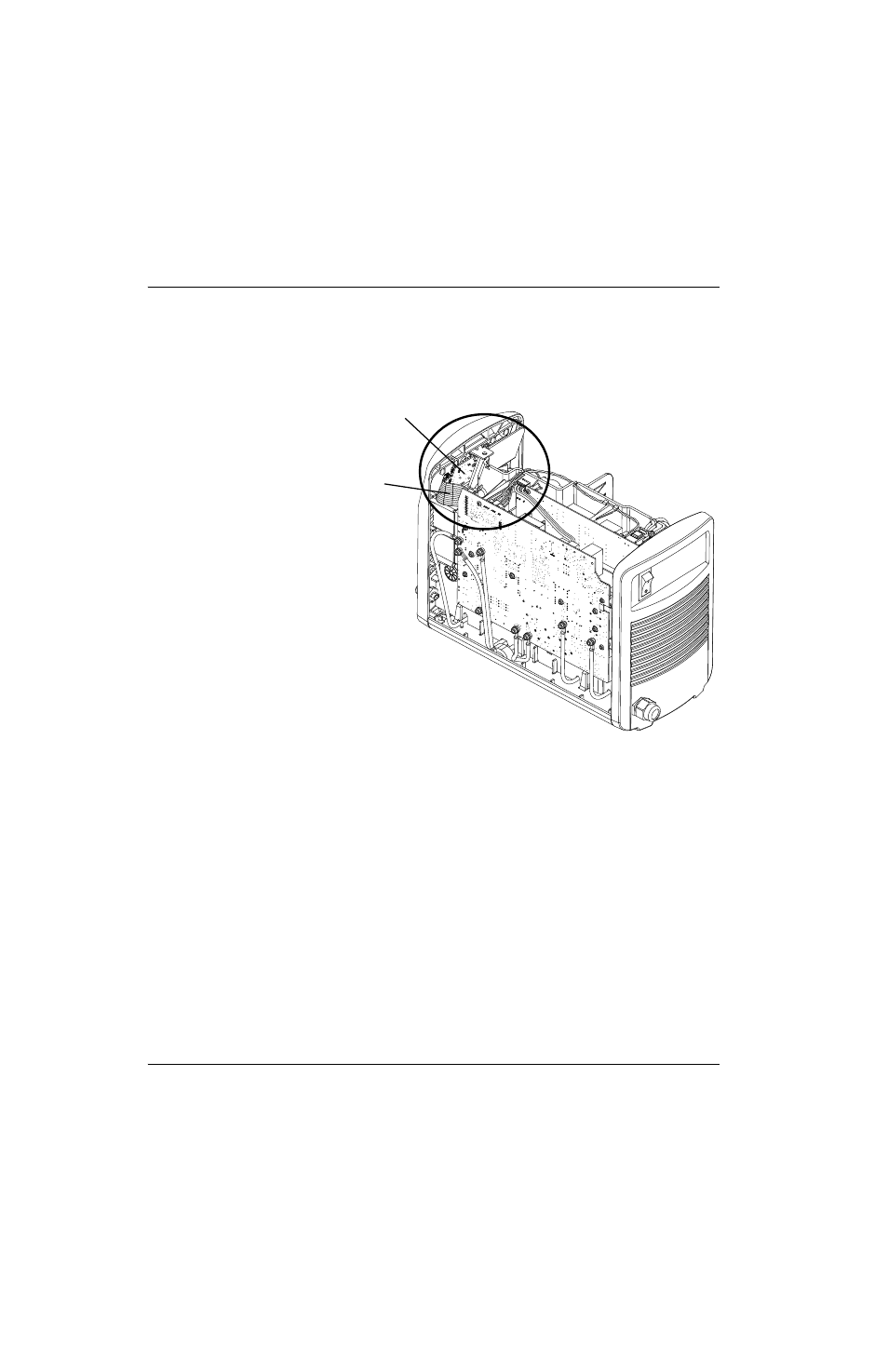

La tarjeta de control (PCB1) está dentro del panel frontal.
Figura 3
La tarjeta de control tiene cuatro LED de diagnóstico:
 Reset (Restablecer): este LED se prende cuando hay ciertas lecturas de voltaje fuera de rango en la tarjeta de
alimentación. Ver
LED restablecer en la página 71.
 Error: este LED se prende cuando se encienden los LED compresor interno, capuchón de antorcha o temperatura
del panel frontal de la fuente de energía. Si los cuatro LED del panel frontal de la fuente de energía parpadean,
también parpadea el LED error. La cantidad de parpadeos entre pausas indicará el componente que pudiera estar
defectuoso.
 Transfer (Transferencia): este LED prende cuando la transferencia del arco entre la antorcha y la pieza a cortar es
buena y parpadea durante la operación de arco piloto continuo (por ejemplo, al cortar metal expandido o al sacar el
arco de la placa y volverlo a meter).
 Arranque: este LED se prende cuando la fuente de energía recibe una señal de arranque y se mantiene encendido
durante la operación normal.
Tarjeta de control
Cable de cinta
