TALADRADO CON BROCA DE UN SOLO FILO (Ciclo 241, DIN/ISO:
G241)
3.10
3
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
95

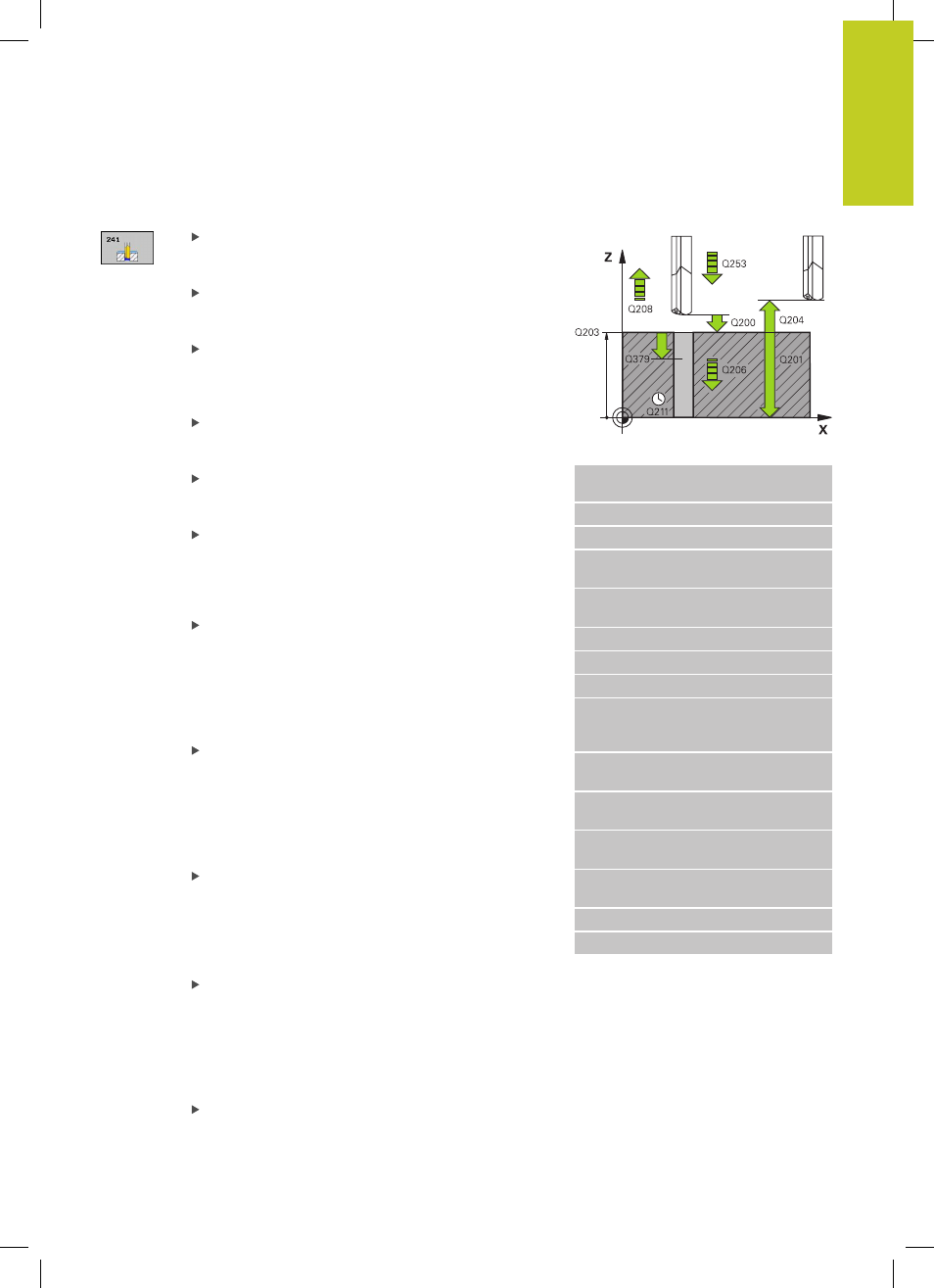

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza Campo de introducción 0 a 99999,9999
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del taladro
Campo de introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en
mm/min. Campo de introducción 0 a 99999.9999
alternativo
FAUTO, FU
Tiempo de espera abajo Q211: Tiempo en
segundos que espera la hta. en la base del taladro
Campo de introducción 0 a 3600,0000
Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Punto de partida profundizado Q379 (valor
incremental referido a la superficie de la pieza):
Punto de partida del mecanizado de taladrado
propiamente dicho. El TNC se desplaza con el
Avance de preposicionamiento desde la distancia
de seguridad hasta el punto de partida profundizado.
Campo de introducción 0 a 99999,9999
Avance de preposicionamiento Q253: velocidad
de desplazamiento de la herramienta al posicionar
desde la distancia de seguridad sobre el punto
de partida profundizado en mm/min. Tiene efecto
sólo si ha introducido Q379 no igual a 0. Campo
de introducción 0 a 99999,999 alternativo
FMAX,
FAUTO
Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro
en mm/min. Cuando se introduce Q208=0 el TNC
retira la hta. con el avance de taladro Q206. Campo
de introducción 0 a 99999,999 alternativo
FMAX,
FAUTO
Sentido de giro entrada/salida (3/4/5) Q426:
Sentido de giro con el que debe girar la herramienta
durante la entrada en el taladro y durante la salida
del taladro. Valor de introducción:
3 : Giro de cabezal con M3
4 : Giro de cabezal con M4
5 : Desplazamiento del cabezal sin giro
Revoluciones de husillo entrada/salida Q427:
Revoluciones de la herramienta durante la entrada
en el taladro y durante la salida del taladro. Campo
de introducción 0 hasta 99999
Bloques NC
11 CYCL DEF 241 TALADRO CON BROCA
DE UN SOLO FILO
Q200=2 ;DIST. DE SEGURIDAD
Q201=-80 ;PROFUNDIDAD
Q206=150 ;AVANCE DE PASO DE
PROFUNDIZACIÓN
Q211=0.25 ;TIEMPO DE ESPERA
ABAJO
Q203=+100 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q379=7.5 ;PUNTO DE PARTIDA
Q253=750 ;AVANCE DE
POSICIONAMIENTO
PREVIO
Q208=1000 ;AVANCE DE
RETROCESO
Q426=3 ;SENTIDO DE GIRO DEL
HUSILLO
Q427=25 ;REVOLUCIONES
ENTRADA/SALIDA
Q428=500 ;REVOLUCIONES
TALADRADO
Q429=8 ;REFRIGERACIÓN ON
Q430=9 ;REFRIGERACIÓN OFF
