Ciclos de palpación: Determinar puntos de referencia automáticamente
16.13 PUNTO DE REFERENCIA EJE INDIVIDUAL (Ciclo 419, DIN/ISO:
G419)
16
476
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

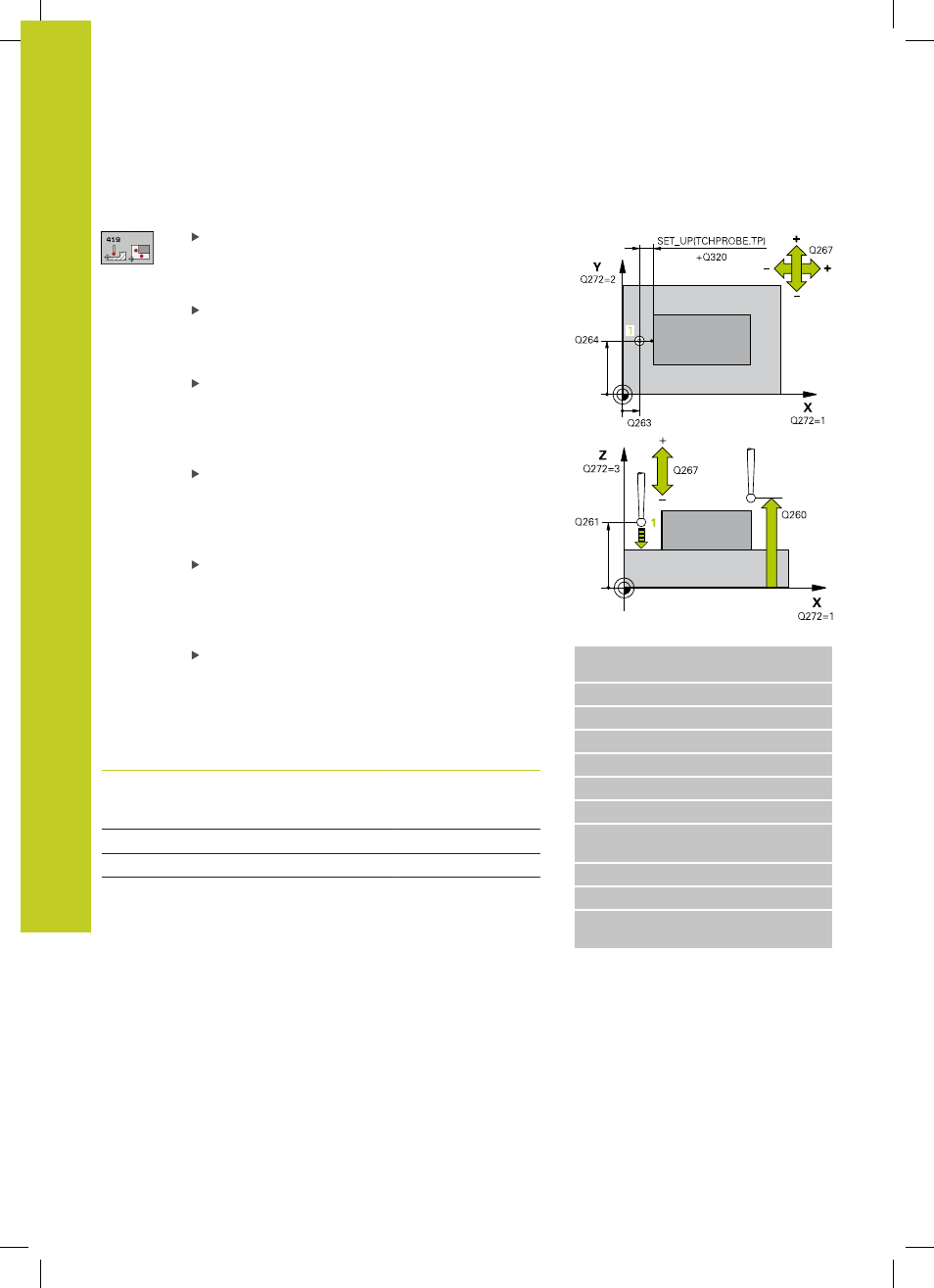

Parámetros de ciclo
1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Eje de medición (1...3: 1=Eje principal) Q272: Eje
en el que debe tener lugar la medición:
1 : Eje principal = Eje de medición
2 : Eje auxiliar = Eje de medición
3 : Eje de palpador = Eje de medición
Disposición de los ejes
Eje del palpador
activo: Q272= 3
Eje principal
correspondiente:
Q272 = 1
Eje auxiliar
correspondiente:
Q272 = 2
Z X Y
Y Z X
X Y Z
Bloques NC
5 TCH PROBE 419 PTO. REF. EJE
INDIVIDUAL
Q263=+25 ;1ER PUNTO 1ER EJE
Q264=+25 ;1ER PUNTO 2º EJE
Q261=+25 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+50 ;ALTURA SEGURA
Q272=+1 ;EJE DE MEDICIÓN
Q267=+1 ;DIRECCIÓN DE
DESPLAZAMIENTO
Q305=0 ;Nº EN TABLA
Q333=+0 ;PUNTO DE REFERENCIA
Q303=+1 ;TRANSFERENCIA DEL
VALOR DE MEDIDA
