Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de
ranuras

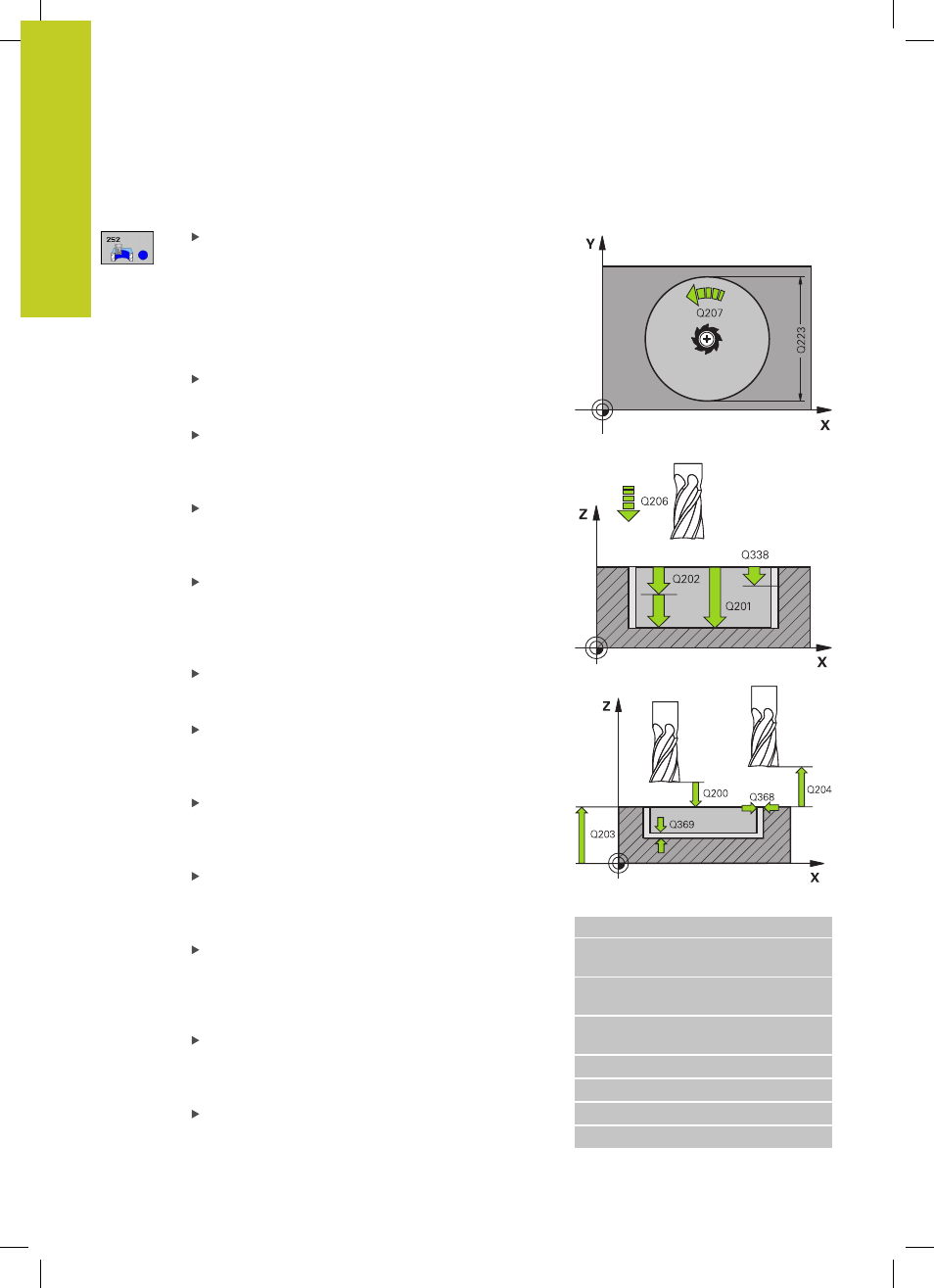

5.3 CAJERA CIRCULAR (Ciclo 252, DIN/ISO: G252)
5
146
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
Parámetros de ciclo
Tipo de mecanizado (0/1/2) Q215: Determinar el
tipo de mecanizado:
0 : Desbaste y acabado
1 : Solo desbaste
2 : Solo acabado
La cara y la profundidad de acabado sólo se llevan
a cabo, si se define la sobremedida del acabado
correspondiente (Q368, Q369)
Diámetro del círculo Q223: Diámetro de la cajera
que se acaba de mecanizar. Campo de introducción
0 hasta 99999.9999
Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano
de mecanizado. Campo de introducción 0 hasta
99999.9999
Avance al fresar Q207: velocidad de
desplazamiento de la herramienta al fresar en
mm/min. Campo de introducción 0 a 99999,999
alternativamente
FAUTO, FU, FZ
Tipo de fresado Q351: Tipo de fresado con M3:
+1 = fresado sincronizado
–1 = frenado en contramarcha
PREDEF: El TNC emplea valor de frase DEF
GLOBAL
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la cajera.
Campo de introducción -99999,9999 a 99999,9999
Profundidad de paso Q202 (valor incremental):
medida, según la cual la hta. penetra cada vez en
la pieza; introducir un valor mayor que 0. Campo de
introducción 0 hasta 99999.9999
Sobremedida de acabado en profundidad Q369
(valor incremental): Sobremedida de acabado para
la profundidad. Campo de introducción 0 hasta
99999.9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 alternativo
FAUTO, FU, FZ
Paso de acabado Q338 (v. incremental): medida,
según la cual se desplaza la hta. en el eje de la
misma para el acabado. Q338=0: Acabado en
un solo paso. Campo de introducción 0 hasta
99999.9999
Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 a 99999,9999
alternativo
PREDEF
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
Frases NC
8 CYCL DEF 252 CAJERA CIRCULAR
Q215=0 ;ALCANCE DE
MECANIZADO
Q223=60 ;DIÁMETRO DEL
CÍRCULO
Q368=0.2 ;SOBREMEDIDA
LATERAL
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-20 ;PROFUNDIDAD
Q202=5 ;PROFUNDIDAD DE PASO
