Ciclos: Tornear
13.5 TORNEAR REBAJE LONGITUDINAL
(Ciclo 811, DIN/ISO: G811)
13
294
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
13.5 TORNEAR REBAJE LONGITUDINAL
(Ciclo 811, DIN/ISO: G811)

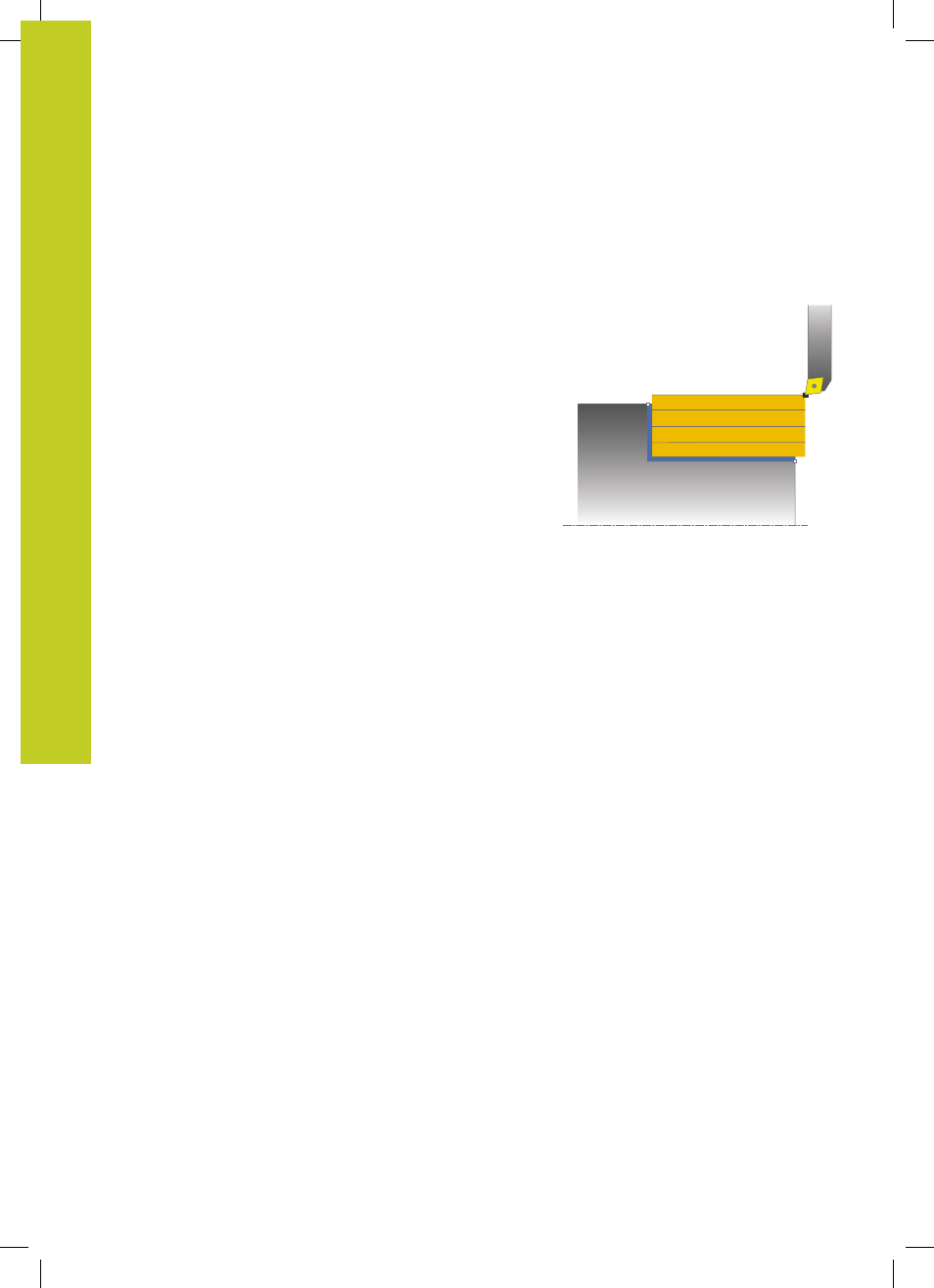

Aplicación
Con este ciclo se pueden tornear rebajes rectangulares
longitudinales.
El ciclo se puede utilizar para el mecanizado de desbaste, de
acabado o completo. El mecanizado de desbaste se realiza paralelo
al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si la herramienta en la llamada del ciclo se encuentra
fuera del contorno a mecanizar, el ciclo realiza un mecanizado
exterior. Si la herramienta se encuentra dentro del contorno a
mecanizar, el ciclo realiza un mecanizado interior.
Realización del ciclo desbaste
El ciclo mecaniza la zona desde la posición de herramienta hasta el
punto final definido en el ciclo.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida. El TNC calcula el valor de aproximación a base de
Q463 MAX. PROFUNDIDAD DE CORTE.
2 El TNC mecaniza la zona entre la posición inicial y el punto final
en dirección longitudinal con el avance definido Q478.
3 El TNC retira la herramienta por el valor de aproximación con el
avance definido.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (1 a 4) hasta que se ha alcanzado el
contorno acabado.
6 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
Realización del ciclo acabado
1 El TNC desplaza la herramienta por la distancia de seguridad
en la coordenada Z Q460. El movimiento se realiza en marcha
rápida.
2 El TNC realiza el movimiento de aproximación paralelo al eje en
marcha rápida.
3 El TNC realiza el mecanizado de acabado del contorno de pieza
acabada con el avance definido Q505.
4 El TNC retira la herramienta por la distancia de seguridad con el
avance definido.
5 El TNC posiciona la herramienta al punto inicial del ciclo en
marcha rápida.
