FRESADO DE ROSCA INTERIOR (Ciclo 262, DIN/ISO: G262) 4.6
4
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
117

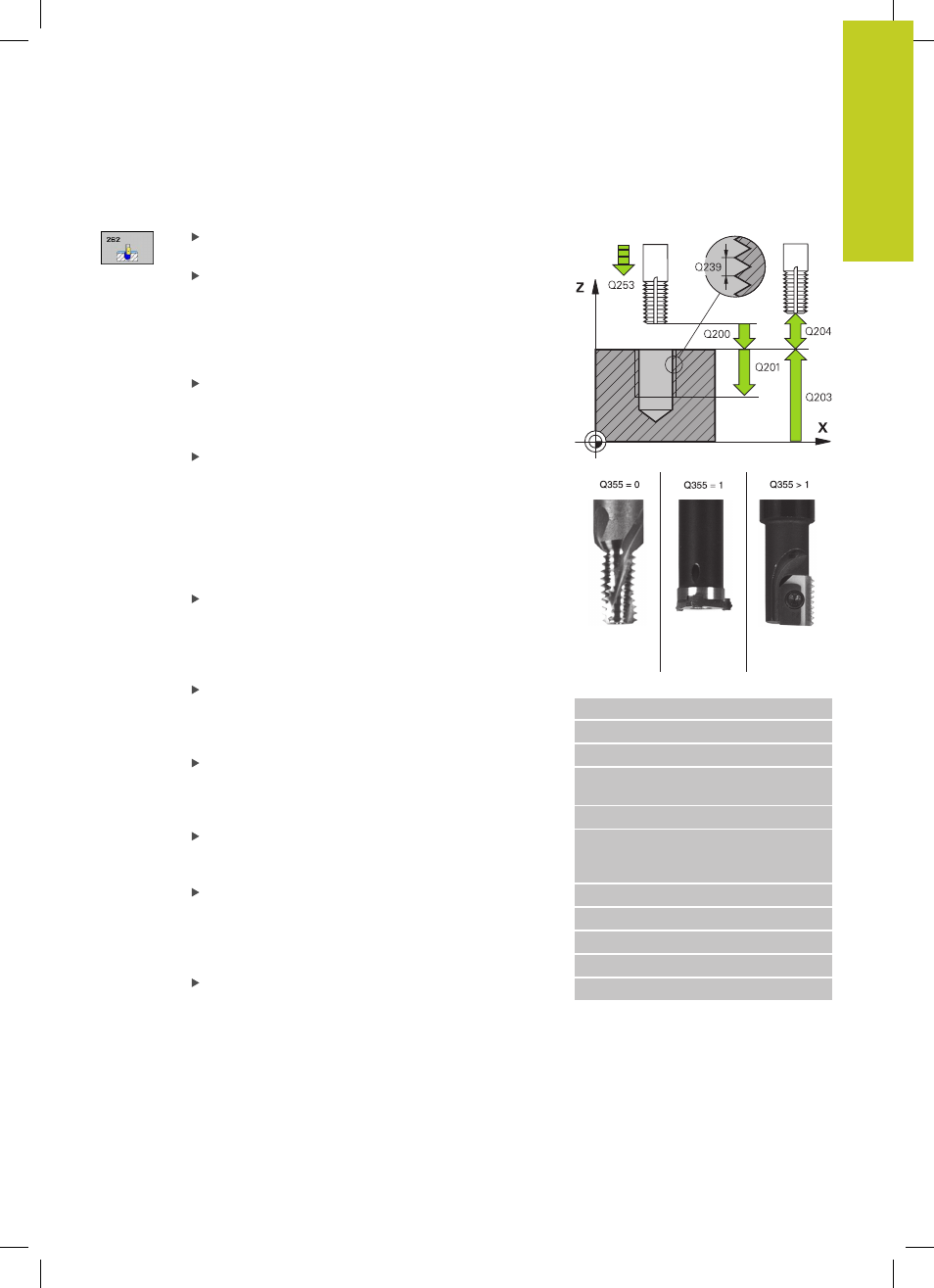

Parámetros de ciclo
Diámetro nominal Q335: Diámetro nominal de
rosca Campo de introducción 0 hasta 99999.9999
Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+ = roscado a derechas
- = roscado a izquierdas Campo de introducción
-99.9999 hasta 99.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Seguimiento Q355: Número de vueltas de rosca
que se desplaza la herramienta:
0 = una hélice sobre la profundidad de rosca
1 = hélice continua sobre toda la longitud de rosca
>1 = varias pistas helicoidales con entrada y salida,
desplazando el TNC entre las mismas la herramienta
Q355 veces el paso. Campo de introducción 0 a
99999
Avance posicionamiento previo Q253: Velocidad
de desplazamiento de la herramienta al profundizar
en la pieza o al retirarse de la pieza en mm/min.
Campo de introducción 0 hasta 99999.9999
alternativo
FMAX, FAUTO
Tipo de fresado Q351: Tipo de mecanizado de
fresado con M3
+1 = Fresado codireccional
–1 = Fresado en contrasentido
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Avance al fresar Q207: Velocidad de
desplazamiento de la herramienta al fresar en
mm/min. Campo de introducción 0 a 99999,999
alternativo
FAUTO
Frases NC
25 CYCL DEF 262 FRESADO DE ROSCA
Q335=10 ;DIÁMETRO NOMINAL
Q239=+1.5 ;PASO DE ROSCA
Q201=-20 ;PROFUNDIDAD DE
ROSCADO
Q355=0 ;SEGUIMIENTO
Q253=750 ;AVANCE DE
POSICIONAMIENTO
PREVIO
Q351=+1 ;TIPO DE FRESADO
Q200=2 ;DIST. DE SEGURIDAD
Q203=+30 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q207=500 ;AVANCE AL FRESAR
