HEIDENHAIN TNC 640 (34059x-02) Cycle programming - Manual (Página 453)

PUNTO DE REFERENCIA CÍRCULO EXTERIOR (Ciclo 413, DIN/ISO:
G413)
16.7
16
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
453

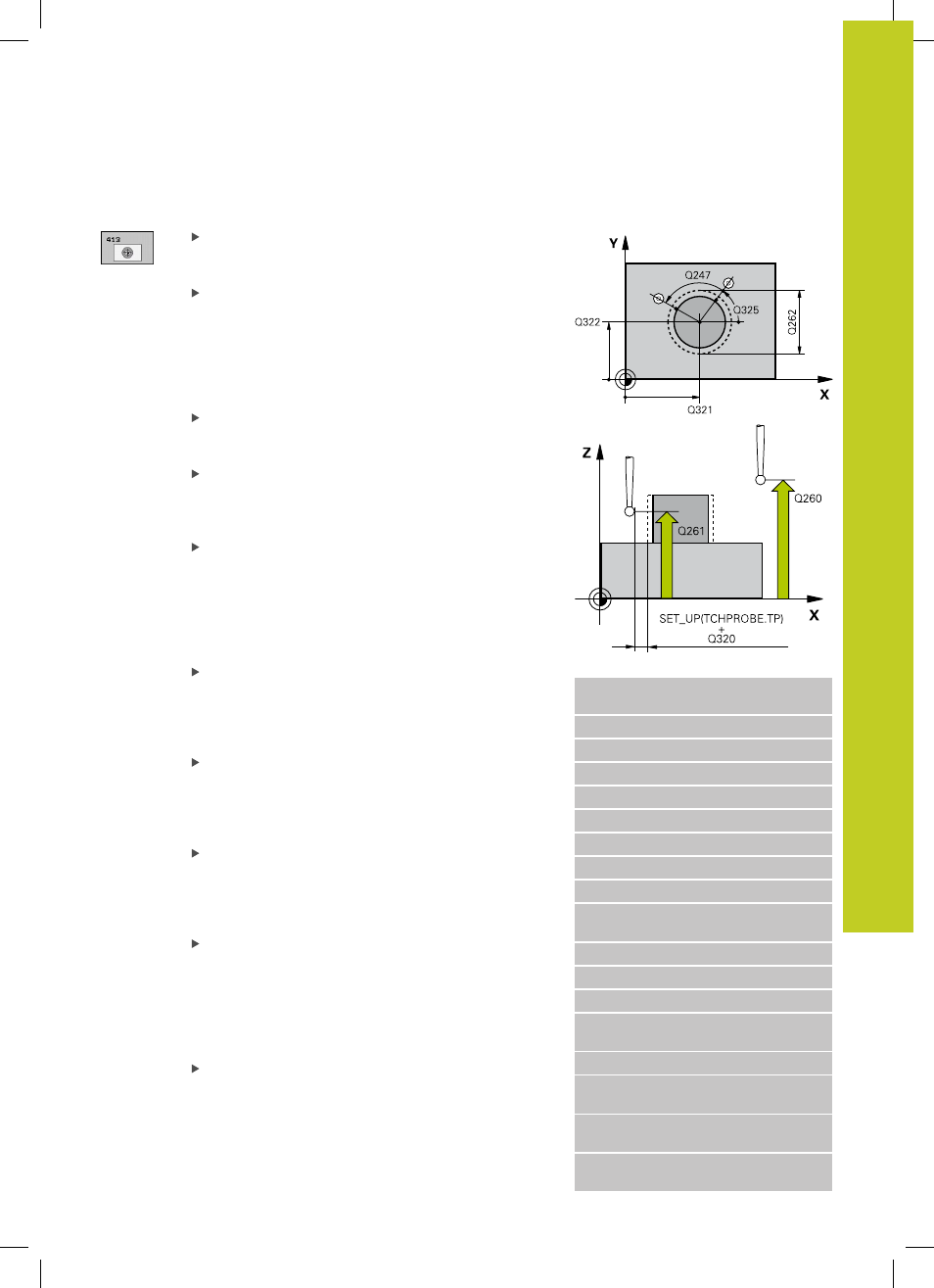

Parámetros de ciclo
Centro 1er eje Q321 (valor absoluto): centro de
la isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
Centro 2º eje Q322 (valor absoluto): centro de
la isla en el eje auxiliar del plano de mecanizado.
Cuando se programa Q322 = 0, el TNC orienta el
centro del taladro sobre el eje Y positivo, cuando
Q322 es distinto de 0, el TNC orienta el centro
del taladro sobre la posición nominal. Campo de
introducción -99999,9999 a 99999,9999
Diámetro nominal Q262: Diámetro aproximado
de la isla. Introducir un valor superior al estimado.
Campo de introducción 0 a 99999,9999
Ángulo inicial Q325 (valor absoluto): ángulo
entre el eje principal del plano de mecanizado y el
primer punto de palpación. Campo de introducción
-360.000 a 360.000
Paso angular Q247 (valor incremental): ángulo entre
dos puntos de medición, el signo del paso angular
determina el sentido de giro (- = sentido horario),
con el que el palpador se desplaza al siguiente
punto de medición. Si se quieren medir arcos de
círculo, deberá programarse un paso angular menor
a 90°. Campo de introducción -120,000 a 120,000
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Desplazamiento a altura de seguridad Q301:
determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : desplazarse entre los puntos de medición a la
altura de medición
1 : desplazarse entre los puntos de medición a la
altura de seguridad
Número del punto cero en la tabla Q305: indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la isla. Introduciendo Q305=0, el TNC fija
la visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra ajustado en
el centro de la isla. Campo de introducción 0 a 2999
Bloques NC
5 TCH PROBE 413 PUNTO REF. CÍRCULO
EXTERIOR
Q321=+50 ;CENTRO 1ER EJE
Q322=+50 ;CENTRO 2º EJE
Q262=75 ;DIÁMETRO NOMINAL
Q355=+0 ;ÁNGULO INICIAL
Q247=+60 ;PASO ANGULAR
Q261=-5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD
Q260=+20 ;ALTURA SEGURA
Q301=0 ;DESPLAZAR HASTA
ALTURA SEGURA
Q305=15 ;Nº EN TABLA
Q331=+0 ;PUNTO DE REFERENCIA
Q332=+0 ;PUNTO DE REFERENCIA
Q303=+1 ;TRANSFERENCIA DEL
VALOR DE MEDIDA
Q381=1 ;PALPAR EJE PALPADOR
Q382=+85 ;1ª COOR. PARA EJE DE
PALPADOR
Q383=+50 ;2ª COOR. PARA EJE DE
PALPADOR
Q382=+0 ;3ª COOR. PARA EJE DE
PALPADOR
