GIRO BÁSICO compensar mediante un eje de giro (Ciclo 403, DIN/
ISO: G403)
15.5
15
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
415
15.5 GIRO BÁSICO compensar mediante un
eje de giro (Ciclo 403, DIN/ISO: G403)

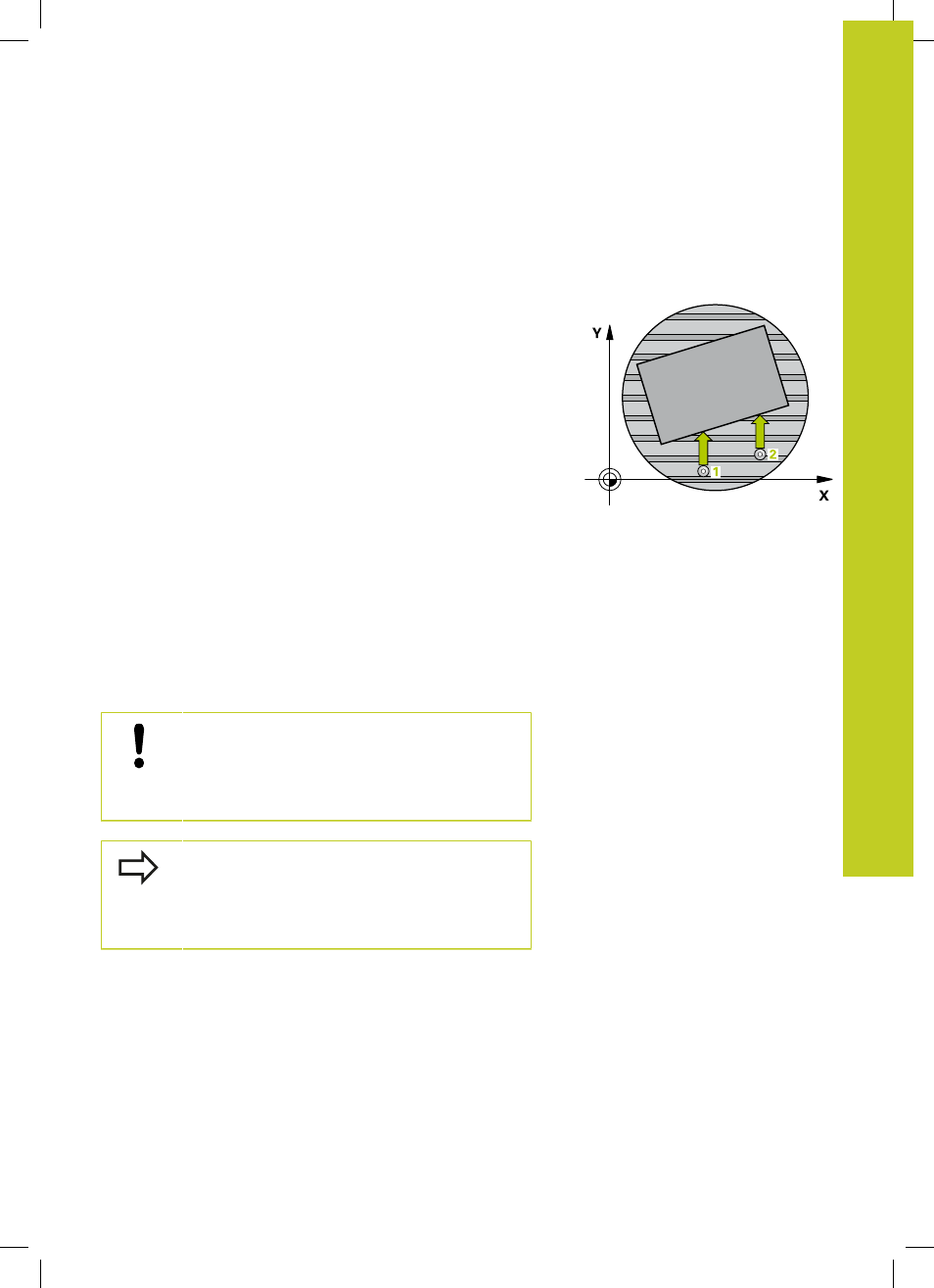

Desarrollo del ciclo
El ciclo de palpación 403 calcula la posición inclinación de una
pieza, mediante la medición de dos puntos de una superficie
lineal. El TNC compensa la posición inclinada de la pieza que se
ha calculado, mediante el giro del eje A, B o C. Para ello, la pieza
puede estar fijada a la mesa giratoria de cualquier forma.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", Página 400) en el punto de palpación
programado 1 . Para ello, el TNC desplaza el palpador según
la distancia de seguridad en la dirección de desplazamiento
opuesta a la determinada
2 A continuación, el palpador se desplaza hasta la altura de
medición introducida y ejecuta el primer proceso de palpación
con avance de palpación (Columna
F)
3 A continuación, el palpador se desplaza,hasta el siguiente punto
de palpación 2 y ejecuta allí el segundo proceso de palpación
4 El TNC posiciona el palpador retrocediendo hasta la altura de
seguridad y posiciona el eje de giro definido en el ciclo según el
valor determinado. Opcionalmente, tras la orientación se puede
poner la indicación a 0
¡Tener en cuenta durante la programación!
¡Atención: Peligro de colisión!
El TNC ya no realiza una comprobación de
plausibilidad respecto a los puntos de palpación y el
eje de compensación. Con ello pueden originarse
movimientos compensarios desfasados en 180°.
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
El TNC también memoriza el ángulo calculado en el
parámetro
Q 150.
