Ciclos de mecanizado: Taladro
3.2 CENTRAJE (Ciclo 240, DIN/ISO: G240)
3
72
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

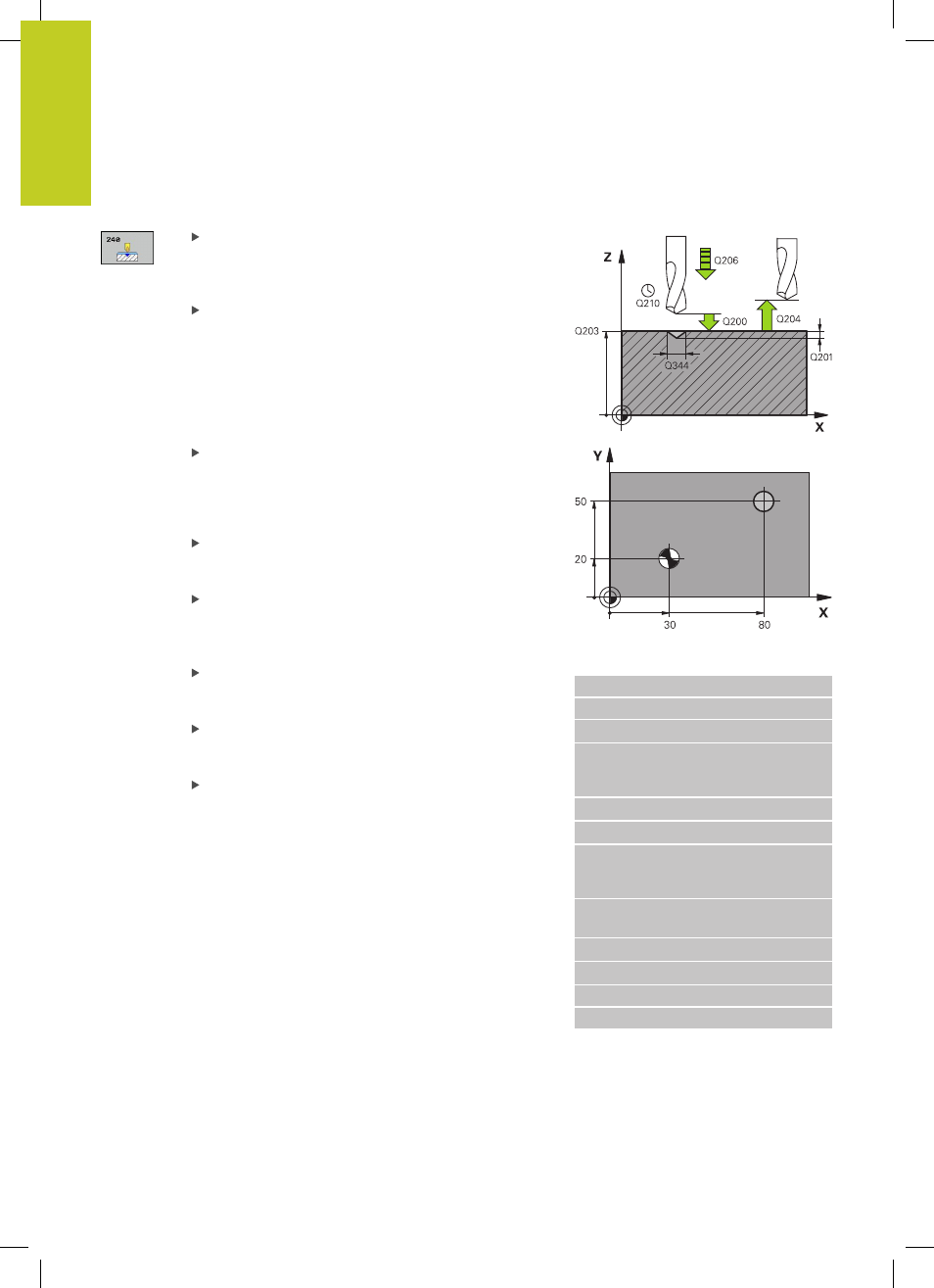

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza; introducir valor positivo Campo de
introducción 0 a 99999,9999
Selección profundidad/diámetro (0/1) Q343:
Seleccionar si se desea centrar sobre el diámetro o
sobre la profundidad introducida. Si se desea centrar
sobre el diámetro introducido, se debe definir el
ángulo extremo de la herramienta en la columna
ÁNGULO T. de la tabla de herramientas TOOL.T
0 : Centrar a la profundidad introducida
1 : Centrar al diámetro introducido
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de centrado
(extremo del cono de centrado). Solo es efectiva
si está definido Q343=0. Campo de introducción
-99999,9999 a 99999,9999
Diámetro (signo) Q344: Diámetro de centrado.
Solo es efectiva si está definido Q343=1. Campo de
introducción -99999,9999 a 99999,9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el centrado en mm/
min. Campo de introducción 0 a 99999.9999
alternativo
FAUTO,FU
Tiempo de espera abajo Q211: Tiempo en
segundos que espera la hta. en la base del taladro
Campo de introducción 0 hasta 3600,0000
Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza.
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
Bloques NC
10 L Z+100 R0 FMAX
CENTRAR 11 CYCL DEF 240
Q200=2 ;DIST. DE SEGURIDAD
Q343=1 ;SELECCIÓN
PROFUNDIDAD/
DIÁMETRO
Q201=+0 ;PROFUNDIDAD
Q344=-9 ;DIÁMETRO
Q206=250 ;AVANCE DE
APROXIMACIÓN DE
PROFUNDIDAD
Q211=0.1 ;TIEMPO DE ESPERA
ABAJO
Q203=+20 ;COOR. SUPERFICIE
Q204=100 ;2ª DIST. DE SEGURIDAD
12 L X+30 Y+20 R0 FMAX M3 M99
13 L X+80 Y+50 R0 FMAX M99
