Ciclos de palpación: determinar automáticamente la posición inclinada
de la pieza
15.4 GIRO BÁSICO mediante dos islas (Ciclo 402, DIN/ISO: G402)
15
412
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
15.4 GIRO BÁSICO mediante dos islas
(Ciclo 402, DIN/ISO: G402)

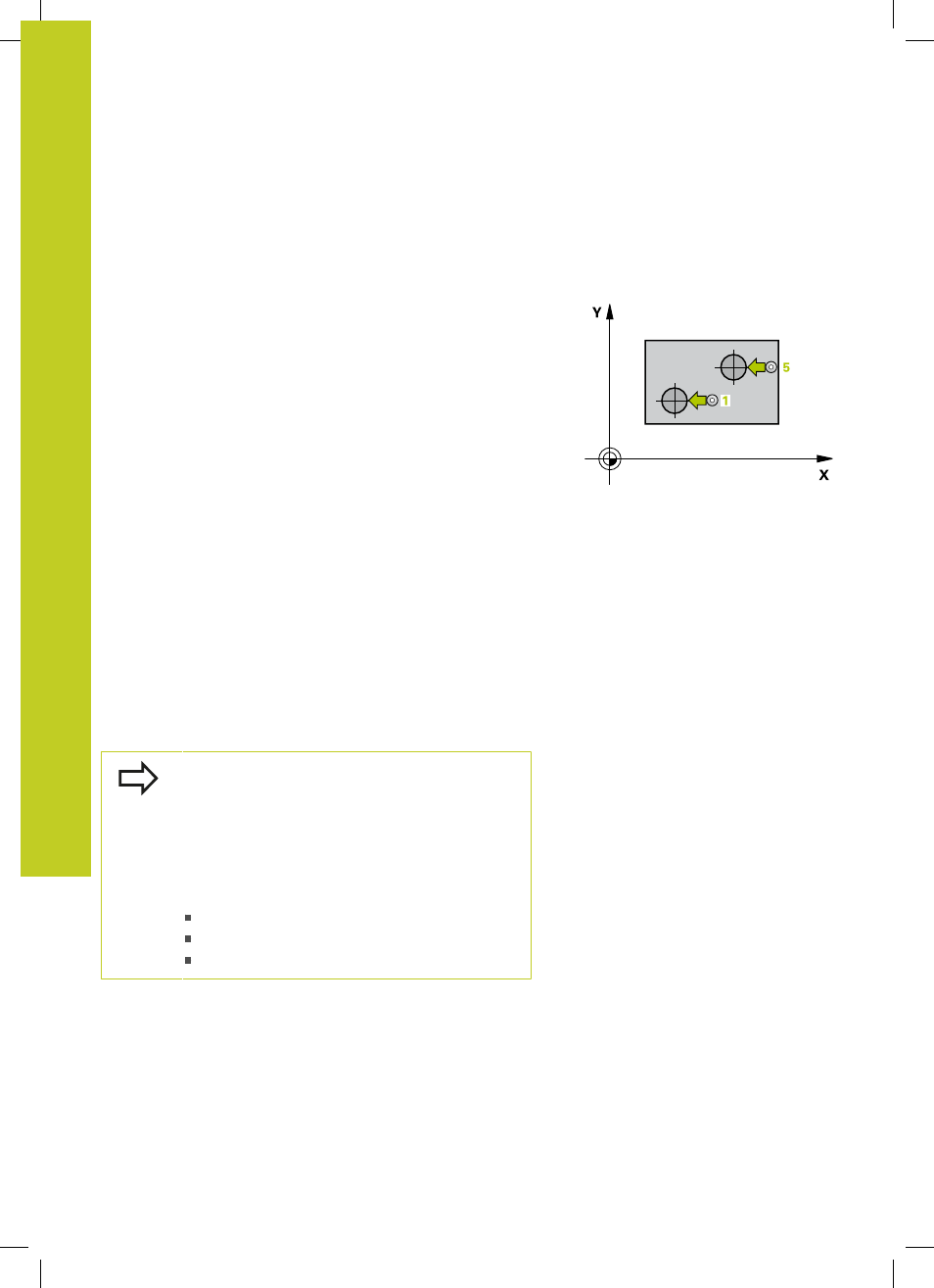

Desarrollo del ciclo
El ciclo de palpación 402 registra los puntos centrales de islas
binarias. A continuación el TNC calcula el ángulo entre el eje
principal del plano de mecanizado y la recta que une los puntos
centrales de la isla. El TNC compensa a través de la función Giro
básico el valor calculado. De forma alternativa, también se puede
compensar la inclinación calculada mediante un giro de la mesa
giratoria.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", Página 400) sobre el punto de palpación 1
de la primera isla
2 A continuación, el palpador se desplaza a la altura de medición
1 introducida y, mediante cuatro palpaciones, determina el
centro de la isla. Entre los puntos de palpación desplazados
entre si 90° el palpador se desplaza sobre un arco de círculo
3 A continuación, el palpador vuelve a la altura segura y se
posiciona en el punto de palpación 5 de la segunda isla
4 El TNC desplaza el palpador a la altura de medición 2
introducida y, mediante cuatro palpaciones, determina el centro
de la segunda isla
5 Para finalizar el TNC hace retroceder al palpador a la altura de
seguridad y realiza el giro básico calculado
¡Tener en cuenta durante la programación!
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
Al principio del ciclo el TNC anula el giro básico
activado.
Si se desea compensar la inclinación mediante un
giro de la mesa giratoria, entonces el TNC utiliza
automáticamente los siguientes ejes giratorios:
C en el eje de herramienta Z
B en el eje de herramienta Y
A en el eje de herramienta X
