HEIDENHAIN TNC 640 (34059x-02) Cycle programming - Manual (Página 124)

Ciclos de mecanizado: Roscado / Fresado de rosca

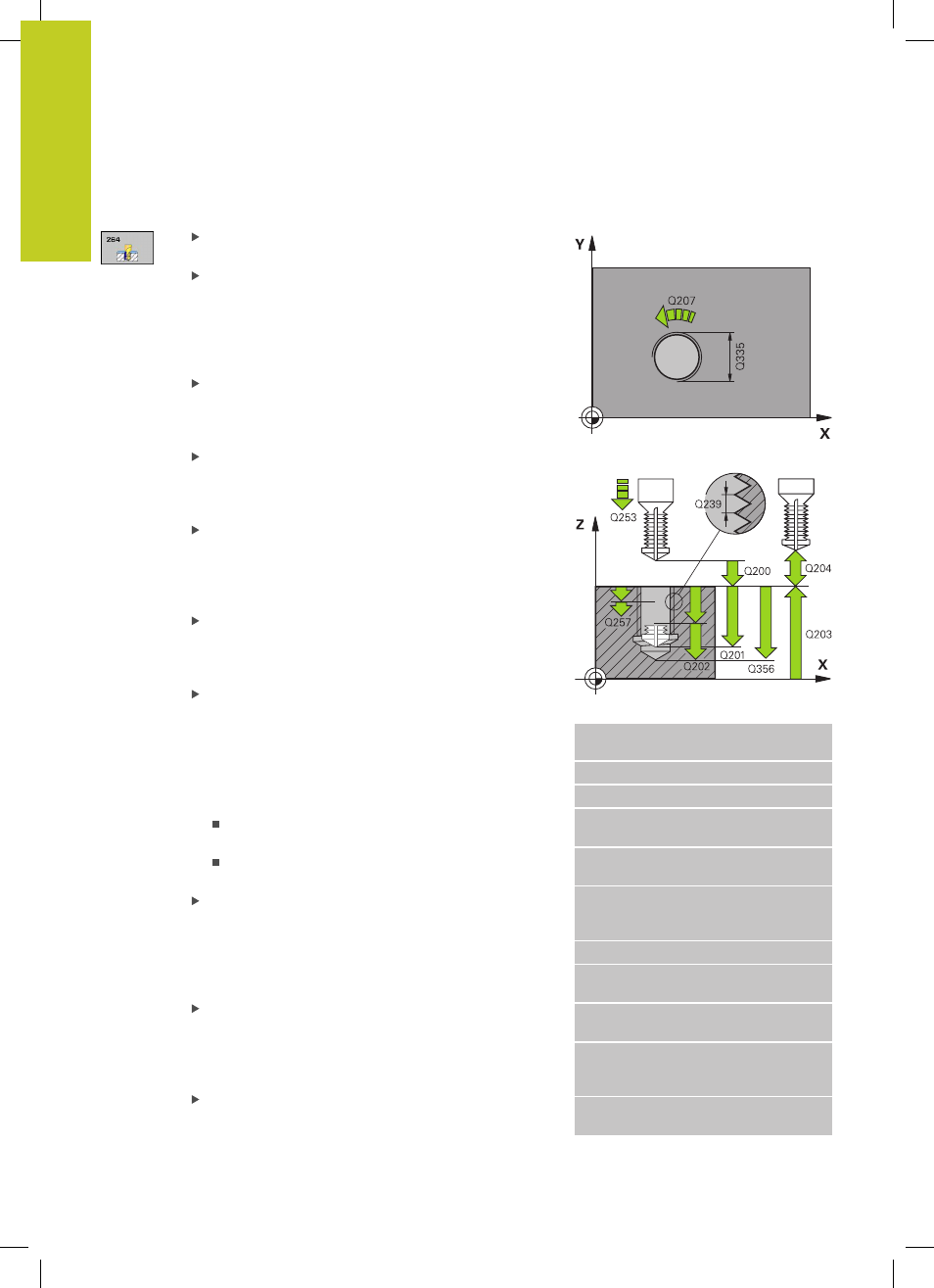

4.8 FRESADO DE ROSCA CON TALADRADO (Ciclo 264, DIN/ISO: G264)
4
124
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
Parámetros de ciclo
Diámetro nominal Q335: Diámetro nominal de
rosca Campo de introducción 0 hasta 99999.9999
Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+ = roscado a derechas
- = roscado a izquierdas Campo de introducción
-99.9999 hasta 99.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Profundidad de taladrado Q356 (valor incremental):
Distancia entre la superficie de la pieza y la base
del taladro. Campo de introducción -99999,9999 a
99999,9999
Avance posicionamiento previo Q253: Velocidad
de desplazamiento de la herramienta al profundizar
en la pieza o al retirarse de la pieza en mm/min.
Campo de introducción 0 hasta 99999.9999
alternativo
FMAX, FAUTO
Tipo de fresado Q351: Tipo de mecanizado de
fresado con M3
+1 = Fresado codireccional
–1 = Fresado en contrasentido
Paso de profundización Q202 (incremental):
Medida a la que la herramienta correspondiente
se aproxima. La profundidad de taladrado no tiene
porque ser múltiplo del paso de profundización.
Campo de introducción 0 hasta 99999.9999
El TNC se desplaza en un sólo paso de mecanizado
a la profundidad total cuando:
El paso de profundización y la profundidad total
son iguales
El paso de profundización es mayor a la
profundidad total
Distancia de parada previa arriba Q258 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso
del taladro a la profundidad de paso actual. Campo
de introducción 0 hasta 99999.9999
Profundidad de taladrado hasta la rotura de
viruta Q257 (incremental): Aproximación, después
de la cual el TNC realiza una rotura de viruta. Si
se introduce 0, no hay rotura de viruta. Campo de
introducción 0 hasta 99999.9999
Retroceso con rotura de viruta Q256 (valor
incremental): Valor según el cual el TNC retira
la herramienta en la rotura de viruta Campo de
introducción 0,1000 a 99999,9999
Frases NC
25 CYCL DEF 264 FRESADO DE ROSCA
EN TALADRO
Q335=10 ;DIÁMETRO NOMINAL
Q239=+1.5 ;PASO DE ROSCA
Q201=-16 ;PROFUNDIDAD DE
ROSCADO
Q356=-20 ;PROFUNDIDAD DE
TALADRO
Q253=750 ;AVANCE DE
POSICIONAMIENTO
PREVIO
Q351=+1 ;TIPO DE FRESADO
Q202=2 ;PASO DE
PROFUNDIZACIÓN
Q258=0.2 ;DISTANCIA DE
POSICIÓN PREVIA
Q257=5 ;PROFUNDIDAD DE
TALADRADO ROTURA
DE VIRUTA
Q256=0.2 ;RETROCESO CON
ROTURA DE VIRUTA
