Ciclos: Conversiones de coordenadas
11.7 FACTOR DE ESCALA (Ciclo 11, DIN/ISO: G72)
11
260
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
11.7 FACTOR DE ESCALA (Ciclo 11, DIN/
ISO: G72)

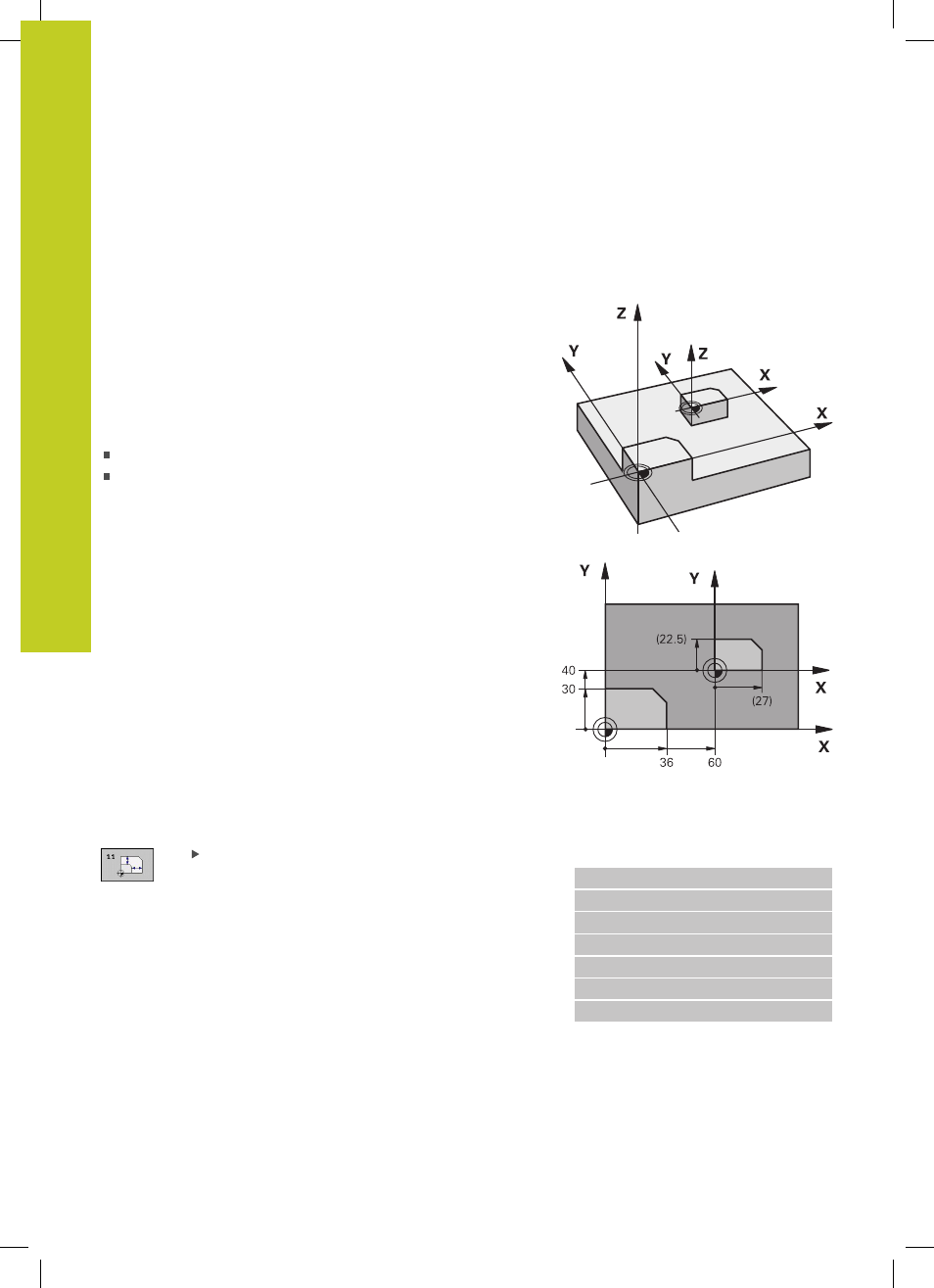

Efecto
El TNC puede ampliar o reducir contornos dentro de un programa.
De esta forma se pueden tener en cuenta, por ejemplo, factores de
reducción o ampliación.
El FACTOR DE ESCALA se activa a partir de su definición en
el programa. También funciona en el modo de funcionamiento
Posicionamiento manual. El TNC muestra el factor de escala
activado en la visualización de estados adicional.
El factor de escala actúa
en los tres ejes de coordenadas al mismo tiempo
en las cotas indicadas en el ciclo
Condiciones
Antes de la ampliación o reducción deberá desplazase el punto
cero a un lado o esquina del contorno.
Ampliar: SCL mayor que 1 hasta 99,999 999
Reducir: SCL menor que 1 hasta 0,000 001
Resetear
Programar de nuevo el ciclo FACTOR DE ESCALA indicando el
factor 1.
Parámetros de ciclo
¿Factor?: Introducir el factor SCL (en inglés.:
scaling); el TNC multiplica las coordenadas y
radios por el factor SCL (tal como se describe en
"Activación"). Campo de introducción 0,000000 a
99,999999
Frases NC
11 CALL LBL 1
12 CYCL DEF 7.0 PUNTO CERO
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 FACTOR DE ESCALA
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
