FRESADO DE ROSCA CON TALADRADO HELICOIDAL (Ciclo 265,
DIN/ISO: G265)
4
128
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013

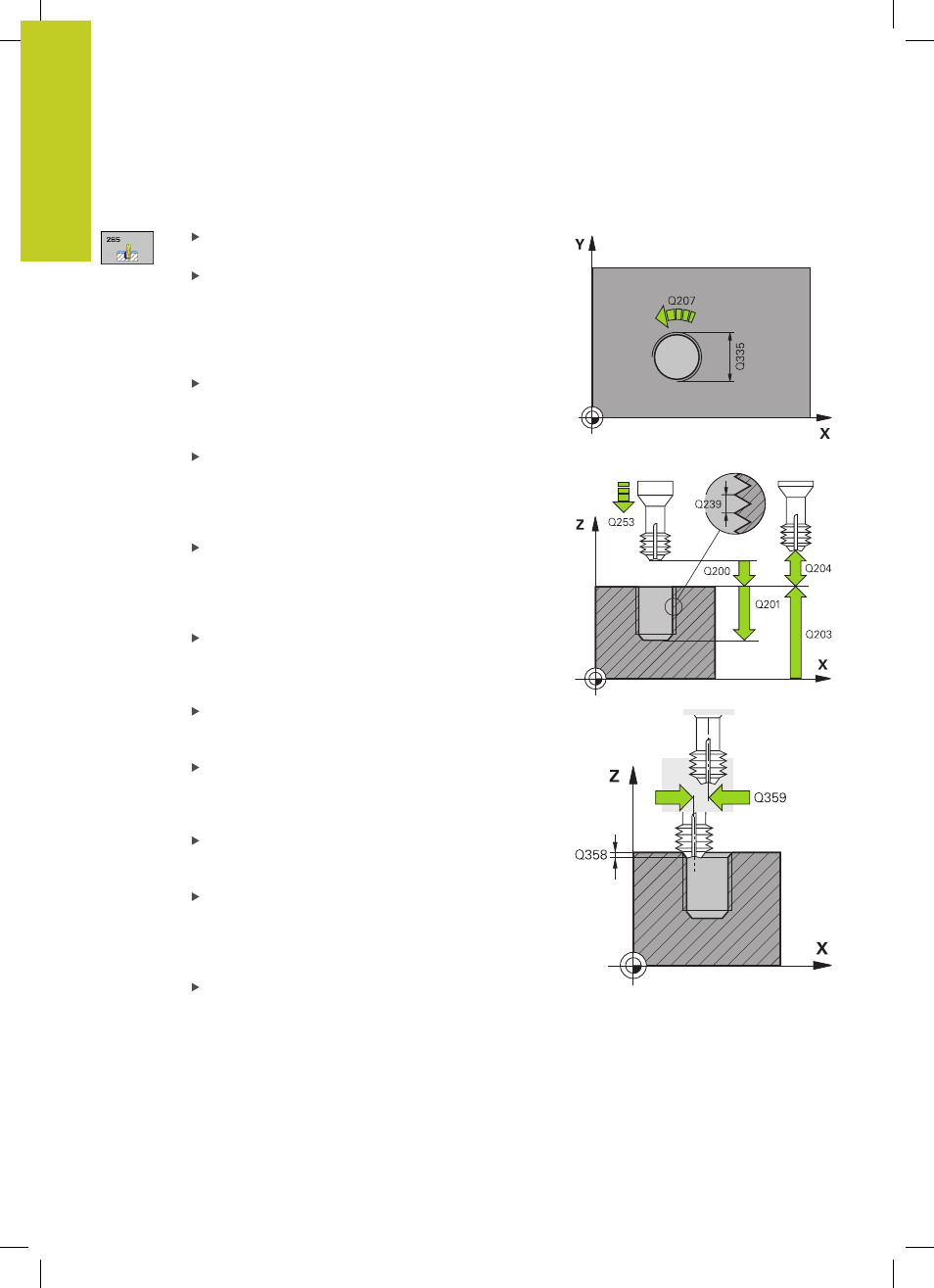

Parámetros de ciclo
Diámetro nominal Q335: Diámetro nominal de
rosca Campo de introducción 0 hasta 99999.9999
Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a
izquierdas:
+
= roscado a derechas
-
= roscado a izquierdas Campo de introducción
-99.9999 hasta 99.9999
Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
Avance posicionamiento previo Q253: Velocidad
de desplazamiento de la herramienta al profundizar
en la pieza o al retirarse de la pieza en mm/min.
Campo de introducción 0 hasta 99999.9999
alternativo
FMAX, FAUTO
Profundidad de fresado frontal Q358 (valor
incremental): Distancia entre la superficie de
la pieza y el extremo de la herramienta en la
profundización frontal. Campo de introducción
-99999,9999 a 99999,9999
Desplazamiento rebaje cara frontal Q359 (valor
incremental): Distancia con la que el TNC desplaza
el centro de la herramienta partiendo del centro.
Campo de introducción 0 hasta 99999.9999
Proceso de rebaje Q360: Ejecución del chaflán
0
= antes del mecanizado de rosca
1
= después del mecanizado de rosca
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie
de la pieza. Campo de introducción 0 hasta
99999.9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999.9999
Avance del rebaje Q254: Velocidad de
desplazamiento de la herramienta al rebajar en mm/
min. Campo de introducción 0 hasta 99999.9999
alternativamente
FAUTO, FU
